A WATERKING WK 220 NG-5 segéd úszótestekkel ellátott mocsárjáró úszómunkagép, DHP170 hidraulikus táppal és DAMEN DOP 200 zagyszivattyúval szerelten, mely a szemleszabályzat 17.01. cikke alapján önjárónak nem minősülő úszómunkagép.
A hernyótalpas, mocsárjáró kotrógépet nem önjáró úszó munkagépként honosítottunk hazai üzemeltetésre. Innovatív kialakítása és szerkezete lehetővé teszi a speciális kotrási feladatok elvégzését.

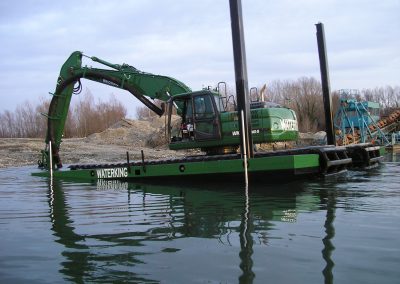

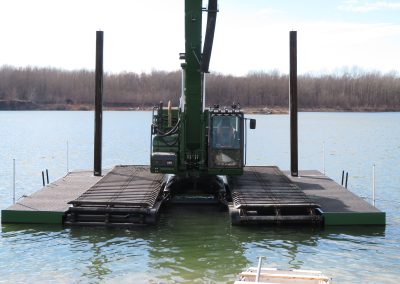

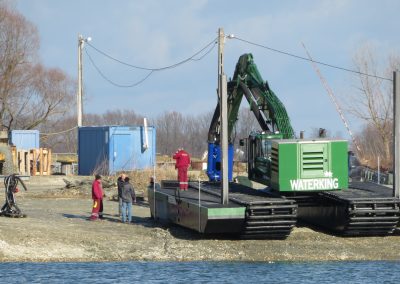

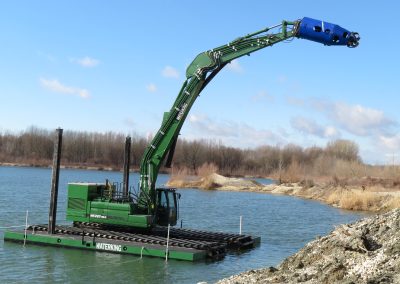

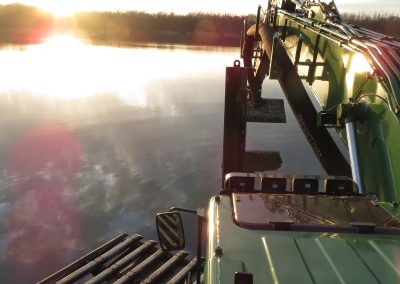

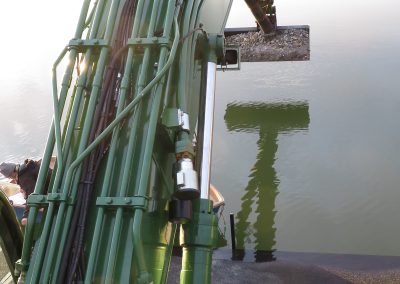

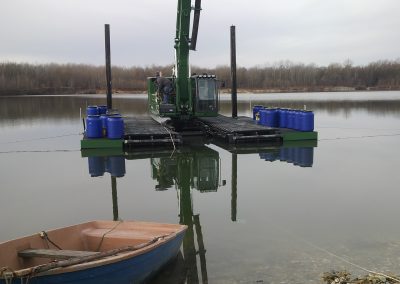

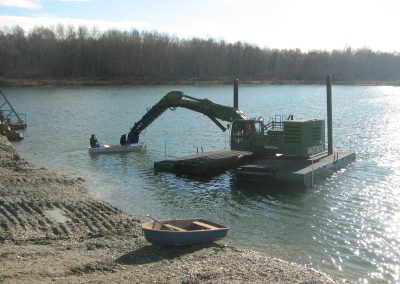

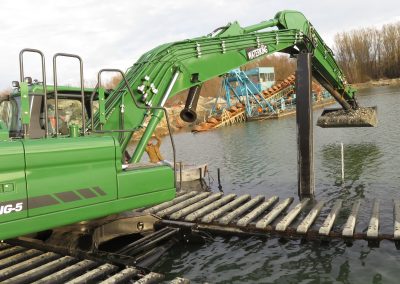

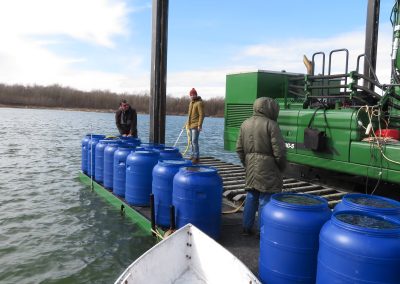

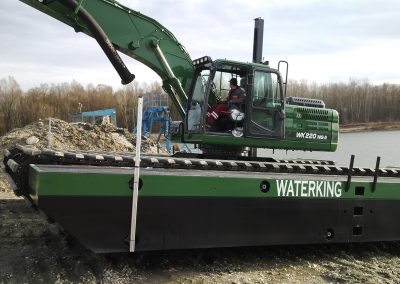

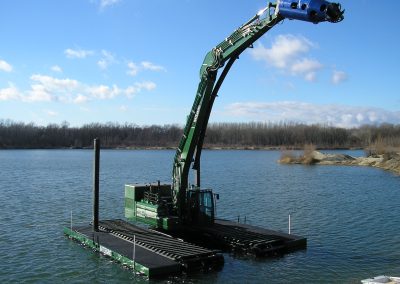

Képgaléria a projektről – helyszíni döntéspróba felvételek
Kattintson a képekre a teljes méretben való megtekintéshez.
Képgaléria a projektről – műszaki rajzok
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: WK220-000-000
- projekt név: Magyarországi üzembehelyezéshez szükséges vizsgálatok dokumentációjegyzéke
Úszómunkagép főméretek:
| teljes hossz, LOA [m] | 10,05 | |
| függélyek közti hossz, LPP [m] | 8,32 | |
| maximális szélesség, Bmax [m] | 9,08 | |
| szélesség a vízvonalon, BWL [m] | 9,08 | |
| vízvonal hossz üres, LWLüres [m] | 9,784 | |
| vízvonal hossz max, LWLmax [m] | 9,732 | |
| vízkiszorítás üres, Disp üres [t] | 44,33 | |
| vízkiszorítás max, Disp max [t] | 45,72 | |
| hajótest átlagos merülése üres, Tc üres [m] | 0,993 | |
| hajótest átlagos merülése max, Tc max [m] | 1,015 |
Végzett hajómérnöki feladatok:
- helyszíni felmérés
- klasszikus, forgatásos és üzemi döntéspróba helyszíni levezetése és hajómérnöki kiértékelése
- műszaki és üzemeltetési leírások
- úszóképesség és stabilitásvizsgálat
- lékesedés számítás
- úszómunkagép kezelők kézikönyve
- felhasznált tervek és dokementumok jegyzéke
Alkalmazott előírások/regiszteri számítások:
- 13/2001. (IV. 10.) KöViM rendelet a belvizi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről és üzemképesség vizsgálatáról és tanusításáról
- „Belvízi hajók műszaki felügyeleti előírásai (BHMFE) I-XII. rész”, Közlekedési Felügyelet Hajózási Felügyelet, 1985 évi kiadásai, 1988 évi módosításai
