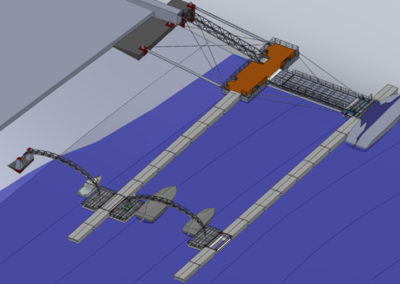

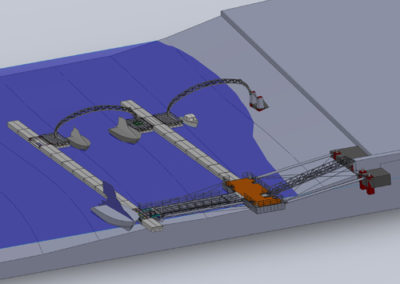

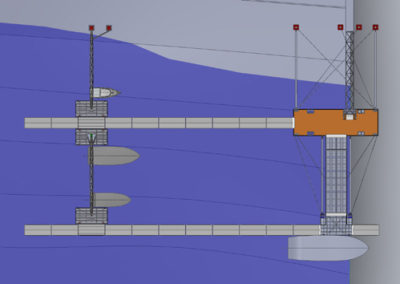

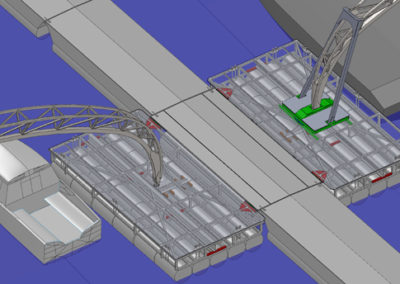

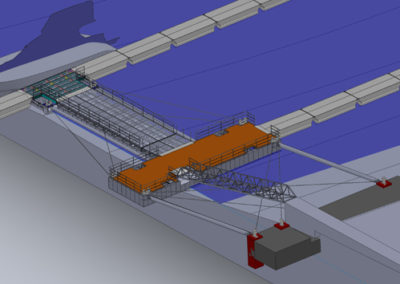

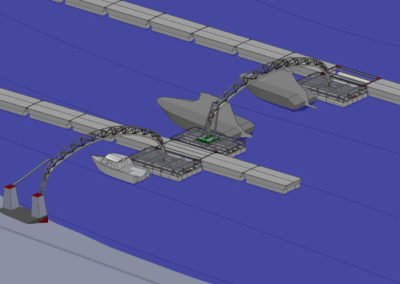

Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.
Kikötő neve: Waterfront kishajó kikötő Szentendre
Használat típusa: kishajó kikötő
Projekt adatok:
- projekt azonosító: WF-000-000
- projekt név: A Szentendrei-Dunaág 10,310-10,400 fkm jobb parti szelvényében létesítendő közforgalmú kishajó kikötő tervdokumentációja
Kikötő főméretek:
| maximális befoglaló hossz, Lbef [m] | 67,27 | |
| az egységek együttes max, szélessége, Bmax fm] | 23,76 | |
| üres vízkiszorítás, delta0 [t] | 42,86 | |
| maximális vízkiszorítás, deltamax [t] | 72,2 | |
| maximális merülés üresen Tk [m] | 0,26 | |
| maximális utasbefogadóképesség, n [fő] | 204 | |
| a kikötő befogadóképessége, csónakok, kishajók darabszáma, n [db] | 15 t vízkiszorítású kishajó 1 db, ezen felül 18 db csónak, vagy kishajó | |
| a hajók jellemző főméretei, L [m] | 15 | |
| a hajók jellemző főméretei, B [m] | 4,5 | |
| a hajók jellemző főméretei, Tmax [m] | 1,2 | |
| max, megengedett vízkiszorítás, delta [t/egység] | 15 | |

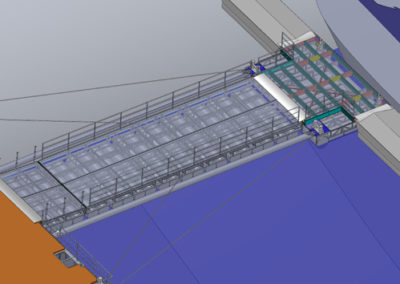

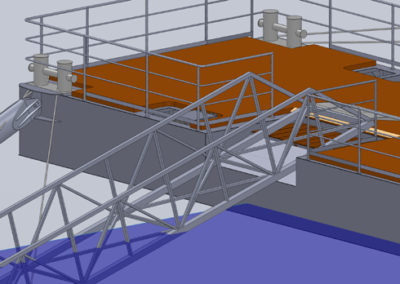

| járóhíd adatai, hasznos szélesség [m] | 1,3 | |
| járóhíd adatai, a híd fesztávja [m] | 16 | |
| járóhíd adatai, mértékadó terhelés [kN/m2] | 5 | |
| gázlómerülés TG [m] | 0,26 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános elrendezés, általános szerkezet
- műszaki rajzok
- úszóművek általános elrendezése
- kikötési diszpozíció
- általános szerkezet

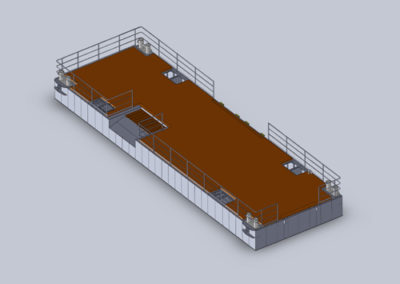

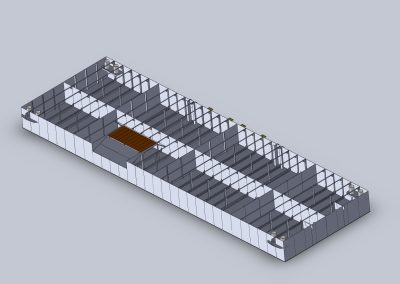

- pontontest tervezés
- hidrosztatikai jellemzők számítása
- úszóképesség- és stabilitásellenőrzés határesetre
- lékesedés számítás
- szilárdsági számítás
- villamosenergia táblázat és villamos hálózatok, vészvilágítás, villámvédelem
- használati és tűzvíz rendszer
- felszerelések és mentőeszközök elhelyezése
- üzemeltetési útmutató
- gyártási dokumentáció, utasítás
Alkalmazott előírások/regiszteri számítások:
- EUROCODE 2 Design of concrete structures
- EUROCODE 1 Hidak forgalmi terhei
- EUROCODE 1 A tervezés alapjai
- Belvízi hajók, úszó kikötőhelyek, követelmények, vizsgálatok (MSZ EN 14504)
