Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.

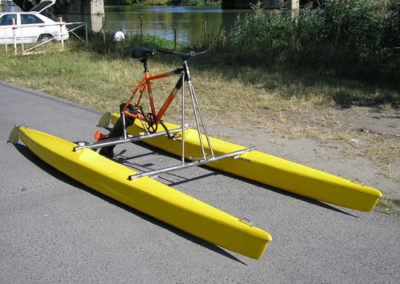

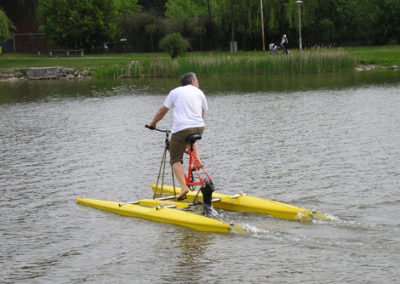

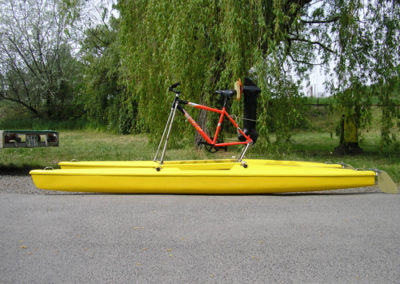

Vízi sporteszköz neve: Aqua Spider vízibicikli
Kategória: Vízi sporteszköz
Építési kivitel: üvegszálas műgyanta / rozsdamentes acél
Projekt adatok:
- projekt azonosító: AS-000-00
- projekt név: ISO 12217-2 szerinti vizsgálatok és döntéspróba
- projekt leírása: A vízi sporteszköz geometriai jellemzőinek és szabadoldal magasságának meghatározása, valamint az EN ISO 12217-3 szerinti döntéspróba elvégzése, úszáshelyzet és stabilitás ellenőrzése céljából.
Főméretek:
| maximális befoglaló hossz, Lbef [m] | 3,9 | |
| maximális hossz, Lmax1 [m] | 3,6 | |
| maximális hajótest hossz, Lmax2 [m] | 3,6 | |
| vízvonalhossz, Lcw1 [m] | 3,5 | |
| maximális szélesség dörzssínnel, Bmax [m] | 1,42 | |
| hajótestszélesség, b [m] | 1,42 | |
| szélesség a vízvonalon, Bcw [m] | 1,4 | |
| oldalmagasság, D [m] | 0,27 | |
| minimális szabadoldal, f [m] | 0,075 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 1,05 | |
| üres hajó vízkiszorítása, delta0 [t] | 46 | |
| maximális vízkiszorítás, deltamax [t] | 136 | |
| maximális hajótest merülés, Th [m] | 0,195 | |
| személyzet, n1 [fő] | 1 |
Végzett hajómérnöki számítások:
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
- úszóképesség- és stabilitásellenőrzés határesetre

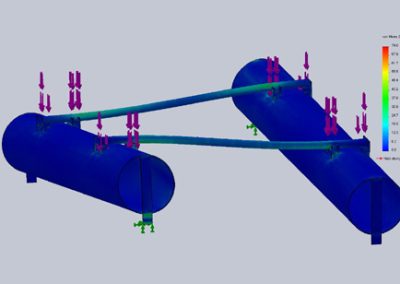

- szilárdsági számítás
Alkalmazott előírások/regiszteri feladatok:
- Kedvtelési Célú vizi járművek tervezése, építése és megfelelősége (KöViM)
