A projekt célja az „Amapola” motoros kishajó geometriai jellemzőinek és szabadoldal magasságának meghatározása, valamint az EN ISO 12217-1 szerinti döntéspróba elvégzése úszáshelyzet és stabilitás ellenőrzése céljából.

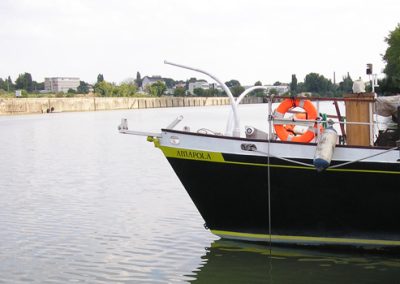

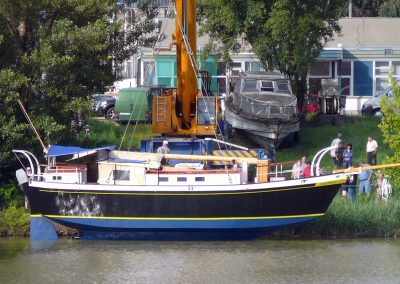

Képgaléria – Amapola vitorlás hajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: AM-000-000
- projekt név: ISO 12217-1 szerinti vizsgálatok és döntéspróba
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 14,5 | |
| maximális hossz, Lmax1 [m] | 14,5 | |
| maximális hajótest hossz, Lmax2 [m] | 12 | |
| vízvonalhossz, Lcw1 [m] | 10,8 | |
| hajótestszélesség, b [m] | 4 | |
| szélesség a vízvonalon, Bcw [m] | 3,65 | |
| oldalmagasság, D [m] | 2,07 | |
| minimális szabadoldal, f [m] | 1,1 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 3,13 | |
| üres hajó vízkiszorítása, delta0 [t] | 11 | |
| maximális vízkiszorítás, deltamax [t] | 14,3 | |
| maximális hajótest merülés, Th [m] | 1,11 | |
| beépített motorteljesítmény, N [kW] | 50 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 11 | |
| maximális terhelés [kg] | 1000 | |
| hajózási körzet szerinti CE besorolás | D | |
| vitorlázat típusa | Gaff ketch | |
| főárboc, AM [m2] | 18,5 | |
| farárboc mizzen [m2] | 5,5 | |
| főmotorok típusa | Mercedes 123 Diesel | |
| főmotorok jellege | dízel | |
| főmotorok üzemi teljesítménye [LE] | 67 | |
| főárboc AN [m2] | 24 |
Végzett hajómérnöki feladatok:
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
Alkalmazott előírások/regiszteri számítások:
- Kedvtelési célú vízijárművek tervezése, építése és megfelelősége (KöViM)
- ISO szerinti számítások
