Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító:

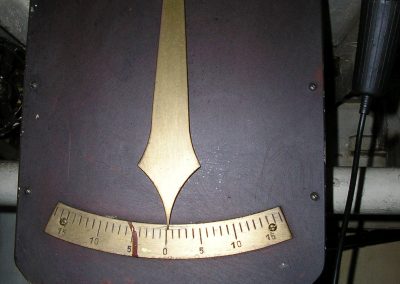

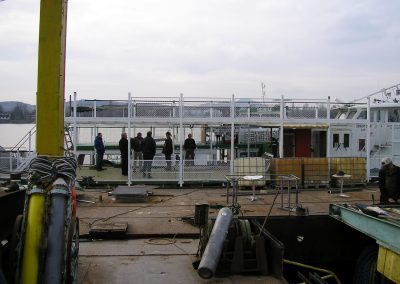

- projekt név: döntéspróba
Kikötő főméretek:
| maximális befoglaló hossz, Lbef [m] | 37,58 | |
| maximális hajótest hossz, Lmax1 [m] | 37,58 | |
| vízvonalhossz, Lcw1 [m] | – | |
| maximális szélesség Bmax [m] | 6,75 | |
| hajótestszélesség, b [m] | 6,75 | |
| szélesség a vízvonalon, Bcw [m] | – | |
| oldalmagasság, D [m] | 2,5 | |
| minimális szabadoldal, f [m] | 0,67 | |
| fixpont magasság az alapvonaltól, Hfix [m] | – | |
| üres hajó vízkiszorítása, delta0 [t] | 141,5 | |
| maximális vízkiszorítás a hajólevélből delta max [t] | 169 | |
maximális merülés a hajólevél szerint T [m] | 1,7 | |
| maximális merülés a jellemző görbék szerint T [m] | 1,8 (WLO-tól) | |
| üres, közepes merülés a próbán Tü [m] | 1,65 (WLO-tól) | |

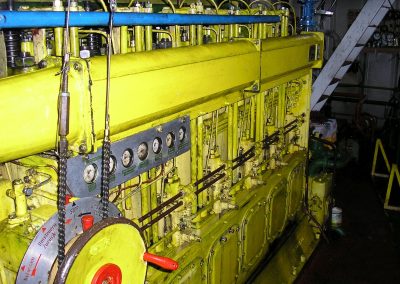

| beépített motorteljesítmény: (csavartengelyen mért) N [kW] | 315 | |
| Maximális személyszám [fő] | 238 |
Végzett hajómérnöki feladatok:
Alkalmazott előírások/regiszteri számítások:
- „Belvízi hajók műszaki felügyeleti előírásai (BHMFE) I-XII. rész” , Közlekedési Felügyelet Hajózási Felügyelet, 1985 évi kiadásai, 1988 évi módosításai.
- A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001.(IV.10.) KöViM rendelet és módosításai.
