Van de stadt Vita 30 CE „A” tőkesúlyos vitorlás kishajó

Kedvtelési célú vitorlás hajó

Vita 30 tőkesúlyos vitorlás kishajó építését követően a hajó CE „A” kategóriába üzembe helyezéséhez végeztük el a szükséges döntéspróba, szélstabilitási döntéspróba méréseket és állítottuk össze a hajómérnöki dokumentációt.

Hajómérnöki projekt

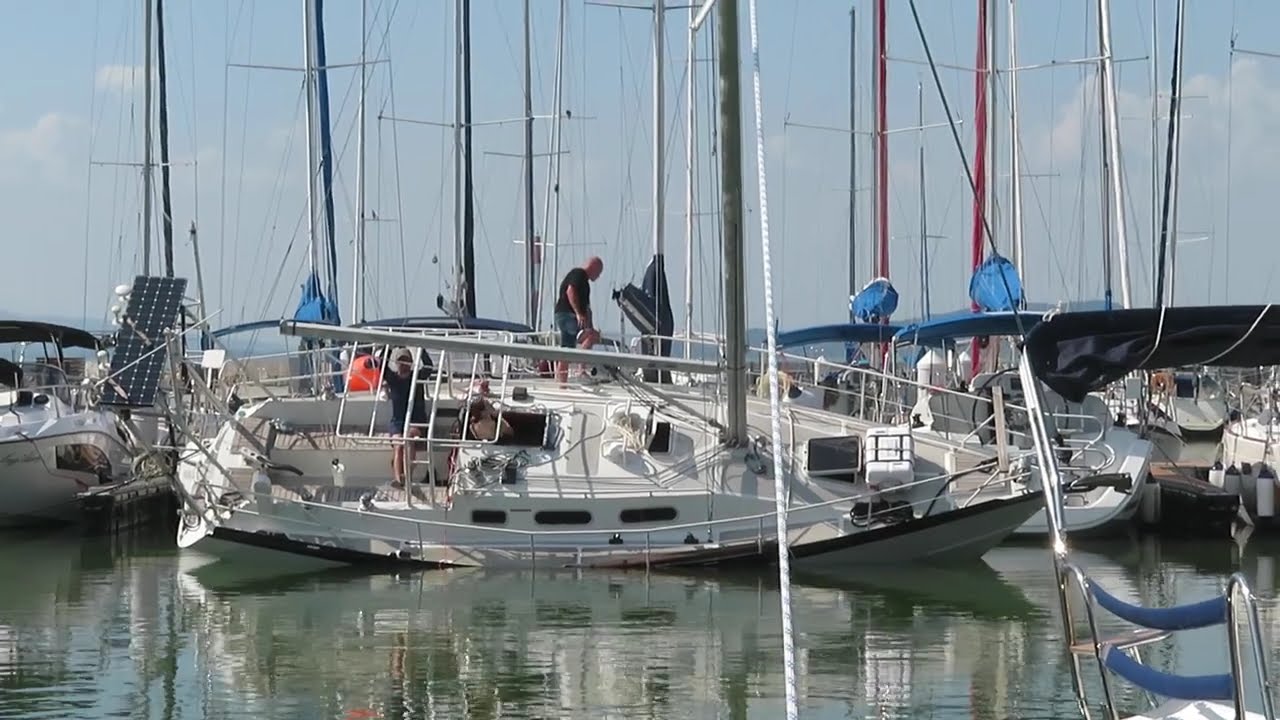

Képgaléria – balatoni döntéspróba

Kattintson a képekre a teljes méretben való megtekintéshez.

Videó – balatoni döntéspróba

A projekt adatai

Hajó neve: VITAMIN

Hajó kategória: tőkesúlyos vitorlás kishajó

Projekt adatok:

  • projekt azonosító: HV30-000-000
  • projekt név: 409 A alumínium kivitel CE „A” megfelelősségi vizsgálatok

Hajó főméretek:

Maximális befoglaló hossz, L bef [m]   9,2
Maximális hossz, L max 1 [m]   9,2
Maximális hajótest hossz, L max 2 [m]   9,2
Vízvonalhossz, L cw 1 [m]   7,439
Maximális szélesség, B max [m]   3,1
A hajó szélessége, B [m]   3,1
Szélesség a vízvonalon, B cw 1   2,643
Oldalmagasság a főbordán, D [m]   1,315
Minimális szabadoldal, f [m]   0,84
Fixpont magasság az alapvonaltól árbóccal, H fix [m]   15,483
Fixpont magasság az alapvonaltól árbóc nélkül, H fix [m]   2,335
Üres hajó vízkiszorítása (MMLCC), Δ MLCC [t]   4,171
Maximális vízkiszorítás (MLDC),  CE A, Δmax [t]   5,148

Maximális merülés (MLDC-nél), CE A, T [m]   0,6

Beépített motorteljesítmény, N [kW]   18,5
Utazósebesség, v  [csomó]   6
Személyzet, CE A, n1 [fő]   1
Maximális személyszám, CE  A n21 [fő]   4
Maximális befogadóképesség, CE A n1 + n2 [fő]   5
Maximális terhelés
utas + poggyász + személyes készletek (MTL kivéve folyadékok és mentőtutaj), CE A [kg]		   560

Végzett hajómérnöki feladatok:

  • CE ellenőrzés dokumentáció
  • műszaki leírás
  • döntéspróba jegyzőkönyv és kiértékelés
  • szélstabilitási döntéspróba – kiegészítő vizsgálatok
  • CE stabilitás és úszóképesség számítás ellenőrzése

Alkalmazott előírások/regiszteri számítások:

  • Small Craft-Stability and Buoyancy Assessment and Categoritazion – Part 2.: Sailing Boats of hull length greater than or equal to 6m (ISO 12217-2)
  • 2/2000. (VII.26.) KÖVIM rendelet a kedvtelési célú vízi járművek tervezéséről, építéséről, és megfelelőségének tanúsításáról
  • 21/2016. (VII.12.) NFM rendelet a kedvtelési célú vízi járművek és a motoros vízi sporteszközök alapvető biztonsági követelményeiről
