Speciális határkikötő a Tisza folyón, amely egyszerre szolgálja az adminisztratív és a határkikötő kikötési feladatokat. Mérnöki precizitással terveztük és kiviteleztük a stabil és időtálló úszóművet.
Képgaléria – irodahajó felépítmény
Kattintson a képekre a teljes méretben való megtekintéshez.
Képgaléria – úszómű gyártási munkák
Kattintson a képekre a teljes méretben való megtekintéshez.

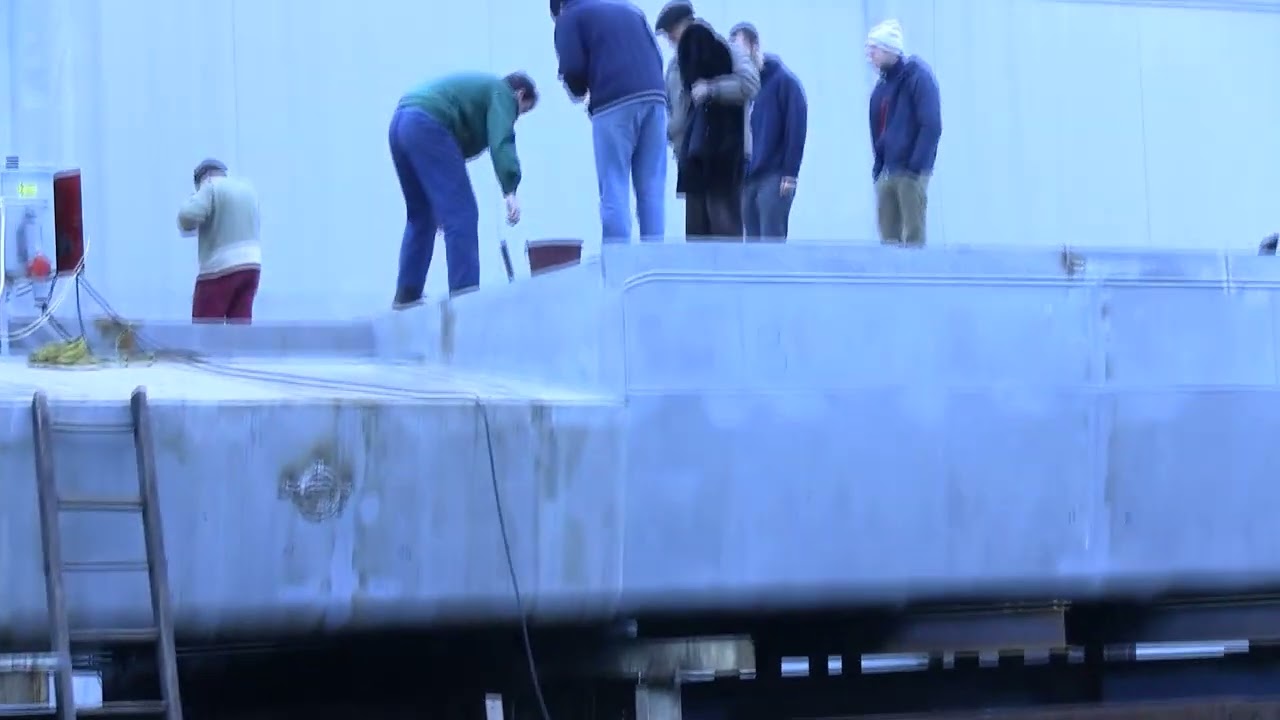

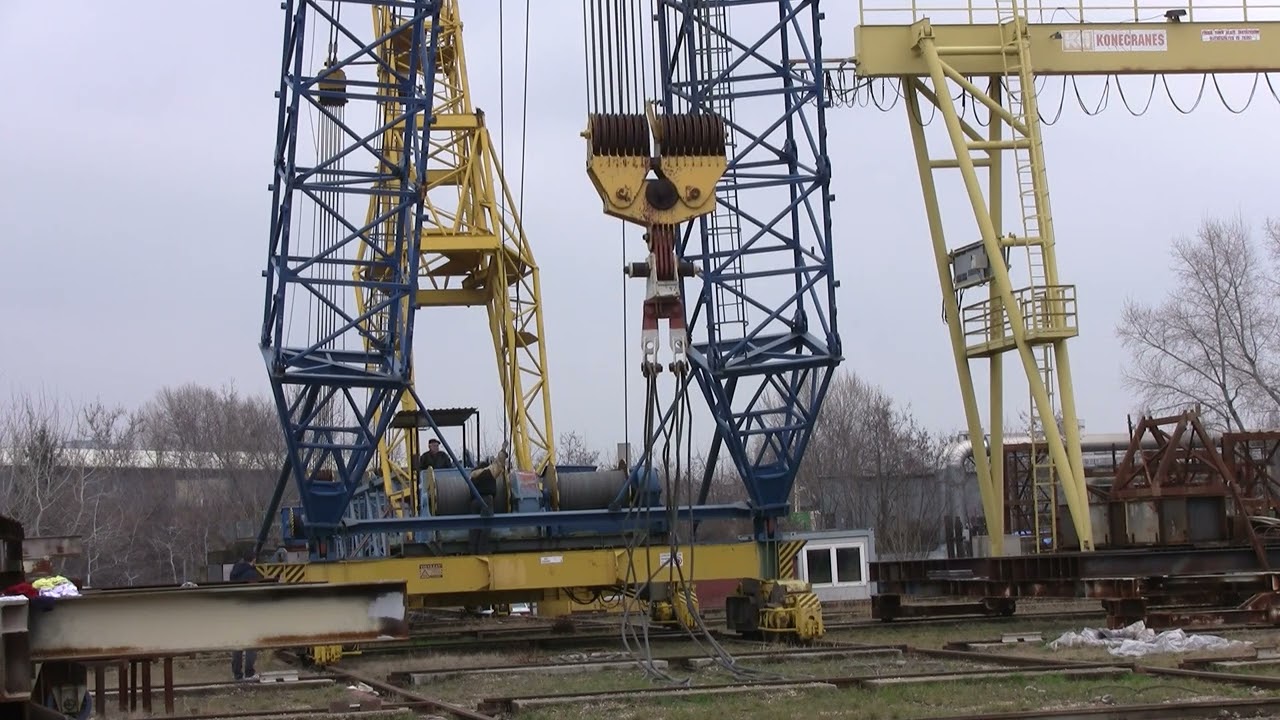

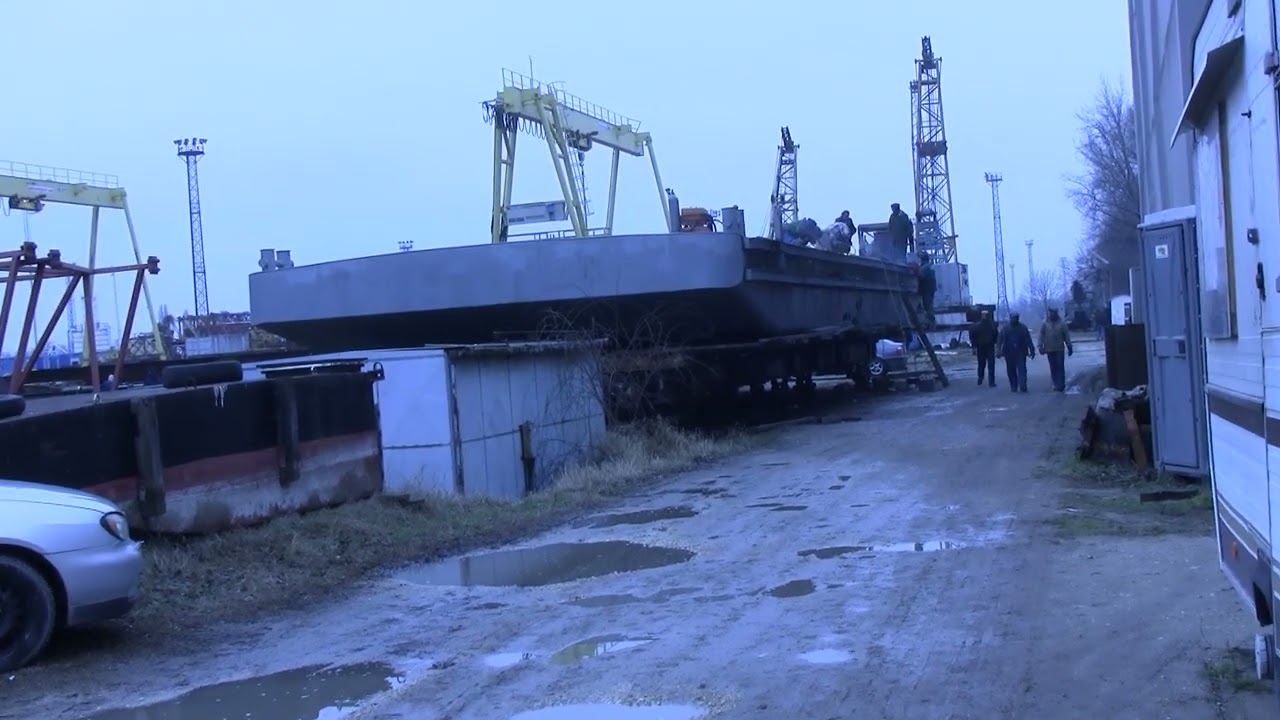

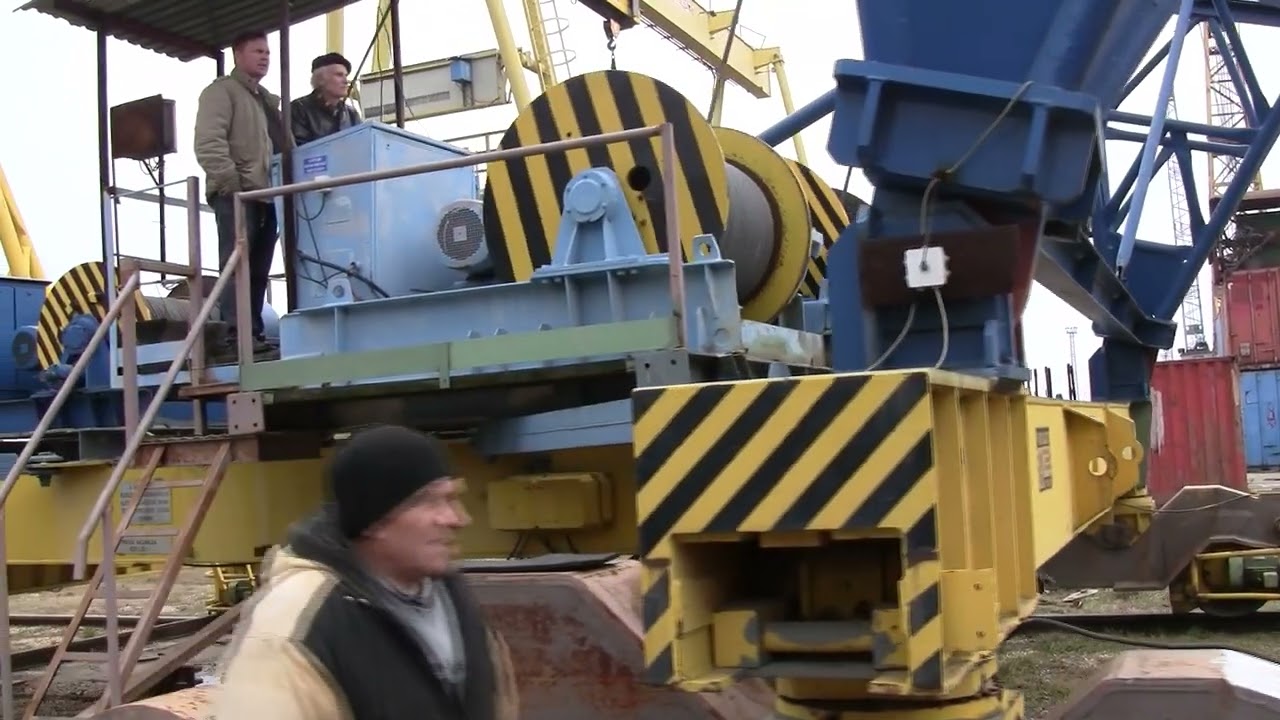

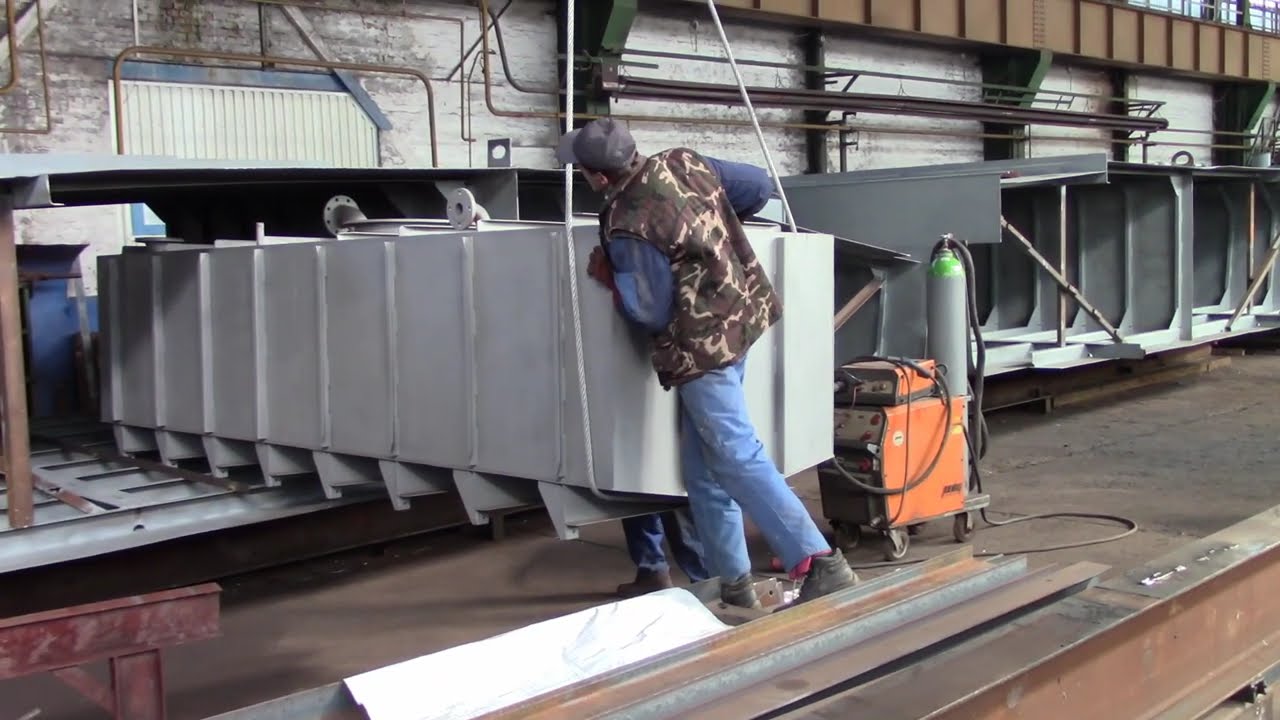

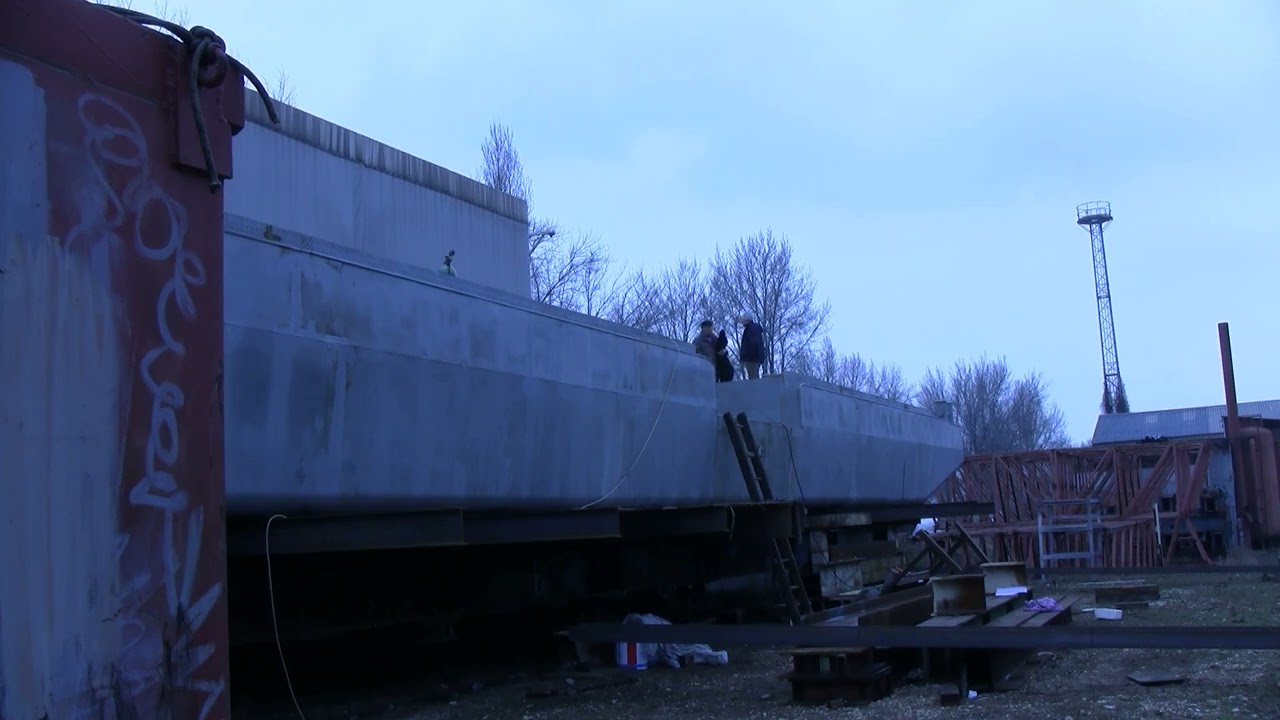

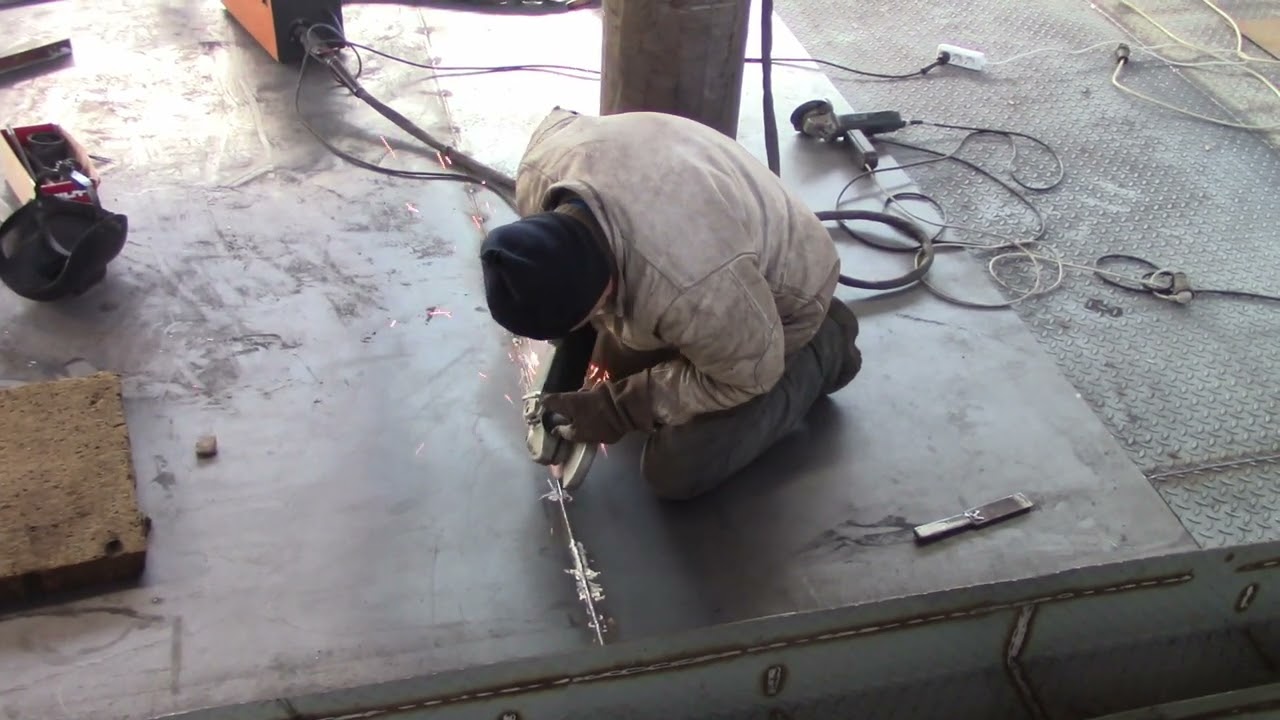

Videófelvételek a gyártási munkálatokról
Készítette és a felvételt kommentálta: Székely László, hajómérnök
Képgaléria – telepítési elrendezések és úszómű modellek
Kattintson a képekre a teljes méretben való megtekintéshez.
Kikötő neve: SZEGED Határkikötő
Kikötő típusa: Nagyhajó kikötő (úszómű)
Használat típusa: kikötőponton és irodahajó
Projekt adatok:
- projekt azonosító: HKSZ-000-000
- projekt név: Szeged közigazgatás területén üzemeltetett kikötőponton és irodahajó jóváhagyási és gyártási tervdokumentációja
Úszómű főméretek:
| maximális befoglaló hossz, Lbef [m] | 25 | |
| járóhíd adatai, hasznos szélesség [m] | 1,5 | |
| járóhíd adatai, a híd fesztávja [m] | 35 | |
| telepítési hossz LTK [m] | 25 | |
| minimális üzemi vízállás LÜVmin [mBf] | 74,6 | |
| maximális üzemi vízállás LÜVmax [mBf] | 81 | |
| minimális vészüzemi vízállás LKHV [mBf] | 71,2 | |
| maximális vészüzemi vízállás MÁSZ [mBf] | 83,42 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános elrendezés, általános szerkezet
- általános telepítési műszaki leírás
- műszaki rajzok
- úszóművek általános elrendezése
- kikötési diszpozíció
- általános szerkezet
- pontontest tervezés
- vonalrajz
- hidrosztatikai jellemzők számítása
- úszóképesség- és stabilitásellenőrzés határesetre
- lékesedés számítás
- használati és tűzvíz rendszer
- tűzoltó berendezések elrendezése
- tűzvédelmi utasítás
- fekáliarendszer, fekália kihajózás terve
- üzemeltetési útmutató
- gyártási dokumentáció, utasítás
Alkalmazott előírások/regiszteri számítások:
- Belvízi hajók, úszó kikötőhelyek, követelmények, vizsgálatok (MSZ EN 14504)
- Belvízi hajók, járóhídak, követelmények, vizsgálatok (EN 14206)
- A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001, (IV,10,) KöViM rendelet
- „Belvizi hajók műszaki felügyeleti előírásai (BHMFE) I-XII. rész” , Közlekedési Felügyelet Hajózási Felügyelet, 1985 évi kiadásai, 1988 évi módosításai
- „Hajózási Szabályzat” az 57/2011(XI.22) NFM rendelete a víziközlekedés rendjéről
- Közművek szabályzatai a közműhasználattal kapcsolatban + módosítások
