A projekt tárgya a SILVERTON 43 Sport Bridge részben zárt, részben fedhető felépítményű vízi jármű úszóképességi, stabilitási és siklás közbeni stabilitásának ellenőrzése volt.

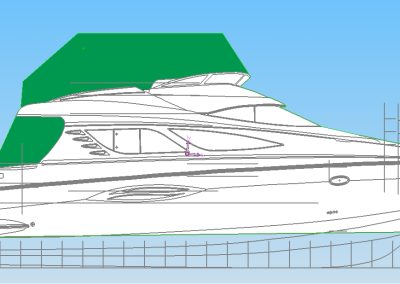

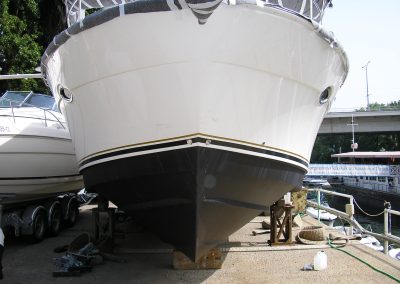

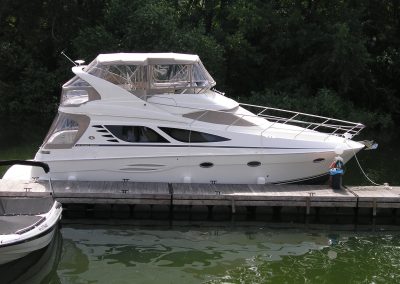

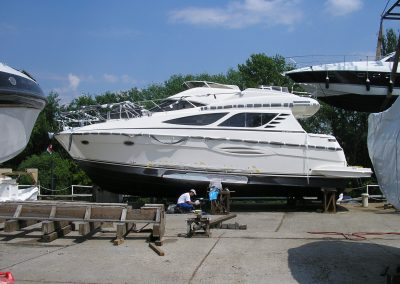

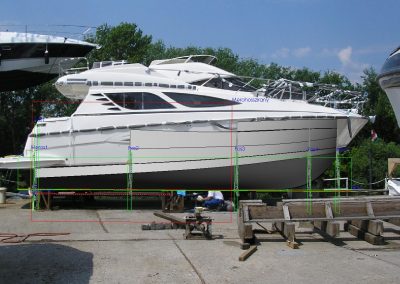

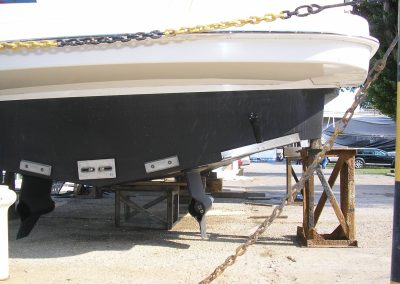

Képgaléria – SILVERTON 43 Sport Bridge motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.

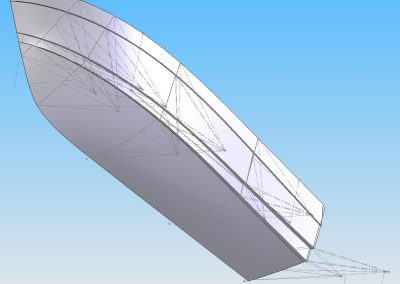

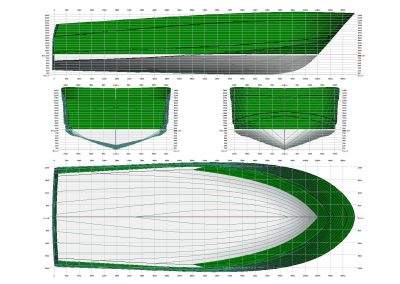

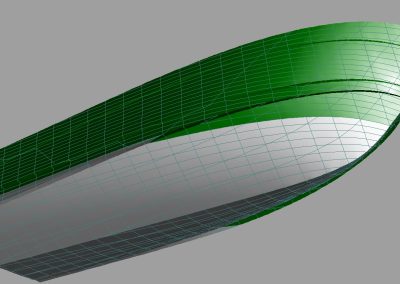

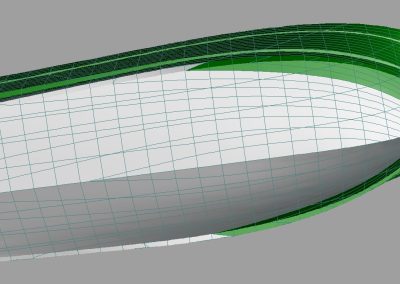

Képgaléria – Hajótestmodellek
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: SIL SB43-911-00
- projekt név: Siklóhajó dinamikus stabilitása, siklási valamint átmeneti állapotban
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 13,23 | |
| maximális hossz, Lmax1 [m] | 13,23 | |
| maximális hajótest hossz, Lmax2 [m] | 13,23 | |
| vízvonalhossz, Lcw1 [m] | 10,6 | |
| maximális szélesség dörzssínnel, Bmax [m] | 4,37 | |
| hajótestszélesség, b [m] | 4,34 | |
| szélesség a vízvonalon, Bcw [m] | 4,012 | |
| oldalmagasság, D [m] | 2,6 | |
| minimális szabadoldal, f [m] | 0,735 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 5,08 | |
| üres hajó vízkiszorítása, delta0 [t] | 12,712 | |
| maximális vízkiszorítás, deltamax [t] | 15,681 | |
| maximális merülés hajtóművel, uszonnyal, tőkesúllyal Tk [m] | 1,13 | |
| beépített motorteljesítmény, N [kW] | 2×276 | |
| utazósebesség, v [km/h] | 40 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 11 | |
| maximális terhelés [kg] | 1020 | |
| hajózási körzet szerinti CE besorolás | B | |
| főmotorok típusa | 2 db VOLVO D-6 | |
| főmotorok jellege | 6 hengeres, dízel | |
| főmotorok üzemi teljesítménye [LE] | 2×370 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános elrendezés, általános szerkezet
- vonalrajz
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
- dinamikai döntéspróba jegyzőkönyv
- dinamikai döntéspróba kiértékelés
- felszerelések és mentőeszközök elhelyezése
- utaselrendezés
Alkalmazott előírások/regiszteri számítások:
- Belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelésége, úszóképesség vizsgálata és tanusítása (KöViM)
- Belvízi hajók műszaki felügyeleti előírásai (BHMFE)
- High Speed Craft Code 2000 (Útmutató a nagysebességű hajók 2000. évi előírásaihoz)
