A projekt célja a Rinker Cruiser Fiesta Vee 270 , részben zárt, részben fedhető felépítményű vízi jármű úszóképességi, stabilitási és siklás közbeni stabilitásának ellenőrzése volt.

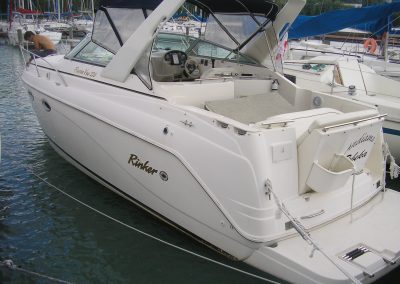

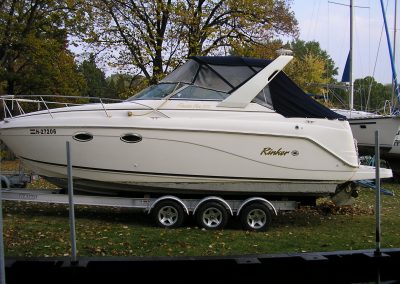

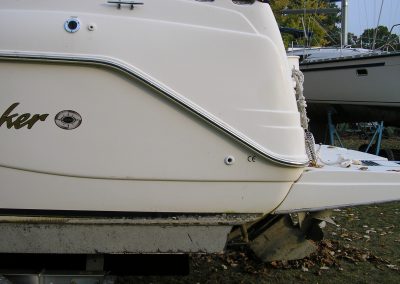

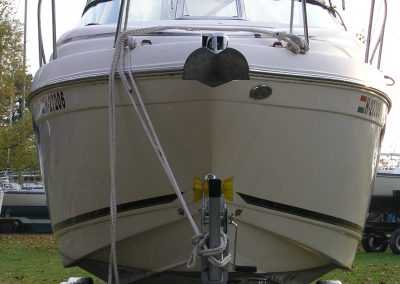

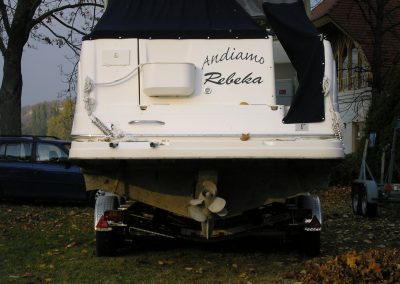

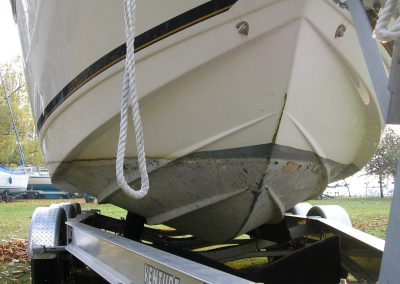

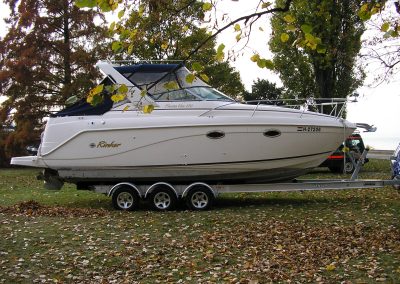

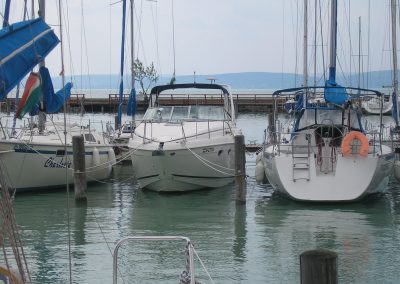

Képgaléria – RINKER CRUISER FIESTA VEE 270 motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.

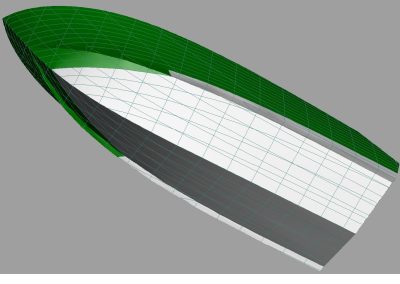

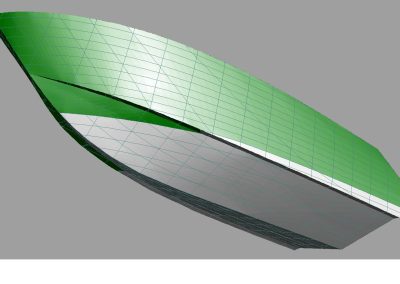

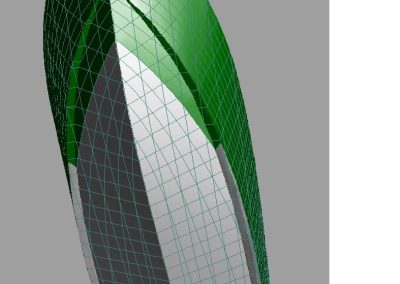

Képgaléria – Hajótestmodellek
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: RIN FV 9-001-00
- projekt név: Siklóhajó dinamikus stabilitása, siklási valamint átmeneti állapotban
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 9,53 | |
| maximális hossz, Lmax1 [m] | 9,246 | |
| maximális hajótest hossz, Lmax2 [m] | 8,48 | |
| vízvonalhossz, Lcw1 [m] | 6,387 | |
| maximális szélesség dörzssínnel, Bmax [m] | 2,77 | |
| hajótestszélesség, b [m] | 2,672 | |
| szélesség a vízvonalon, Bcw [m] | 2,496 | |
| oldalmagasság, D [m] | 1,9 | |
| minimális szabadoldal, f [m] | 0,625 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 2,794 | |
| üres hajó vízkiszorítása, delta0 [t] | 3,37 | |
| maximális vízkiszorítás, deltamax [t] | 4,6 | |
| maximális merülés hajtóművel, uszonnyal, tőkesúllyal Tk [m] | 0,98 | |
| maximális hajótest merülés, Th [m] | 0,595 | |
| maximális merülés, T [m] | 0,98 | |
| beépített motorteljesítmény, N [hp] | 300 | |
| maximális beépíthető motorteljesítmény, N [hp] | 375 | |
| utazósebesség, v [km/h] | 46 | |
| maximális utazósebesség, vmax [km/h] | 55 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 7 | |
| maximális terhelés [kg] | 700 | |
| hajózási körzet szerinti CE besorolás | C | |
| főmotorok típusa | 1 db MerCruser 350 MPI MAG BRAVO Three | |
| főmotorok üzemi teljesítménye [LE] | 1×300 |
Végzett hajómérnöki feladatok:
- vonalrajz
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
- dinamikai döntéspróba jegyzőkönyv
- dinamikai döntéspróba kiértékelés
Alkalmazott előírások/regiszteri számítások:
- Belvízi hajók műszaki felügyeleti előírásai (BHMFE)
- High Speed Craft Code 2000 (Útmutató a nagysebességű hajók 2000. évi előírásaihoz)
