Rácalmási Kishajókikötő

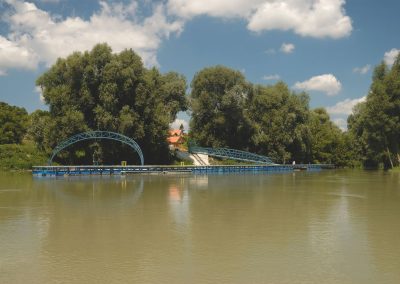

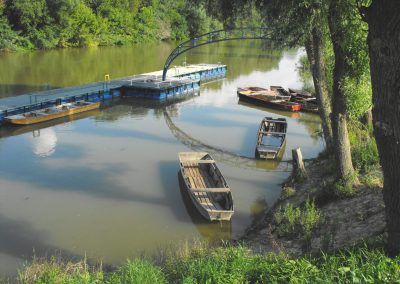

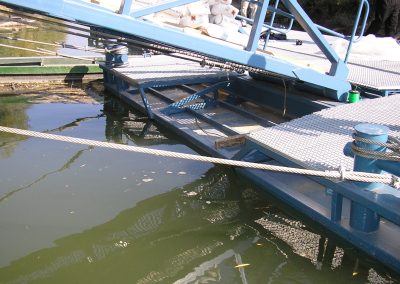

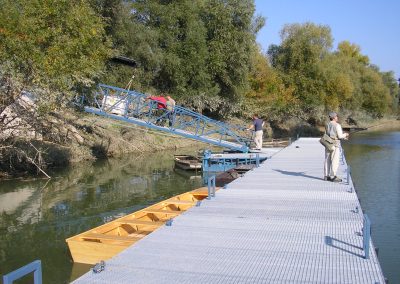

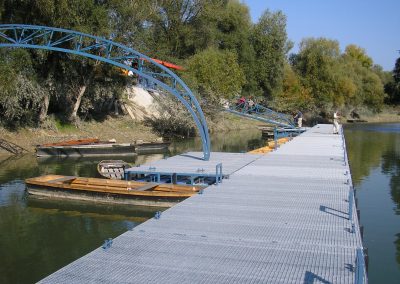

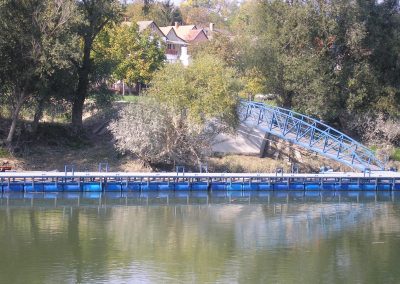

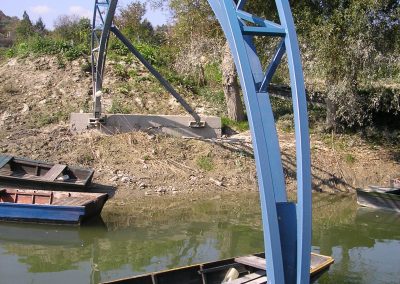

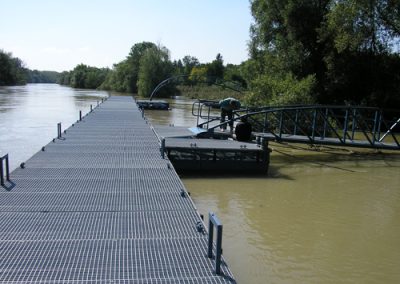

Képgaléria a projektről

Kattintson a képekre a teljes méretben való megtekintéshez.

Úszómű neve: Rácalmási Kishajókikötő dokumentációjegyzéke

Úszómű kategória: Úszóműves, közforgalmú kishajó kikötő

projekt azonosító: RAC-010-000
projekt név: Rácalmási kishajókikötő műszaki leírása és gyártási tervdokumentációja

maximális befoglaló hossz, Lbef [m]		60
maximális hossz, Lmax1 [m]		60
maximális pontontest/hajótest hossz, Lmax2 [m]		60
vízvonalhossz, Lcw1 [m]		60
az egységek együttes max, szélessége, Bmax fm]		6
a pontontest/hajótest szélessége, B [m]		3
szélesség a vízvonalon, Bcw [m]		5,8
oldalmagasság, D [m]		0,915
fixpont magasság az alapvonaltól, Hfix [m]		1,125
üres vízkiszorítás, delta0 [t]		20
maximális vízkiszorítás, deltamax [t]		29,6
maximális személyzet, n1 [fő]		1
maximális terhelhetőség [t]		9,6
maximális utasbefogadóképesség, n [fő]		80
max, megengedett vízkiszorítás, delta [t/egység]		2,4

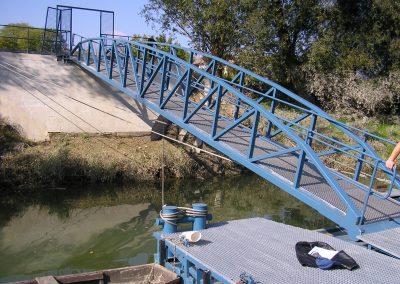

járóhíd adatai, hasznos szélesség [m]		1,5
járóhíd adatai, a híd fesztávja [m]		15
járóhíd adatai, mértékadó terhelés [kN/m2]		5
telepítési hossz LTK [m]		60
telepítési távolság a partéltől BTK [m]		19,5
gázlómerülés TG [m]		0,235
hajók maximális érkezési sebessége vmax [km/h]		3
hajók maximális érkezési szöge [fok]		30
közepes merülés Tk [m]		0,3
