A projekt célja a ”Kenese” H-13374 lajstromszámú, Navigator 32 típusú, zárt felépítményű motoros kishajó úszóképességi, stabilitás ellenőrzése, hidrosztatikai jellemzőinek és kezdeti stabilitási jellemzőinek számítása, illetve a stabilizáló nyomatéki kar görbéjének (GZ-θ) meghatározása volt.

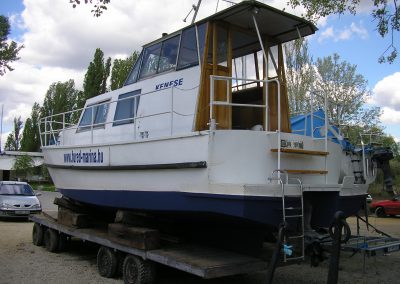

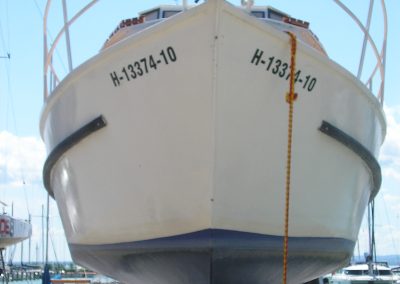

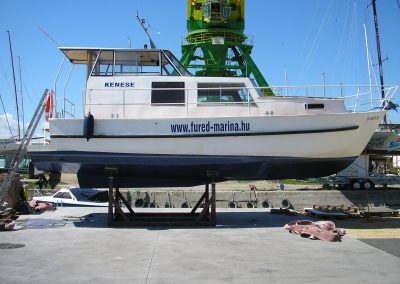

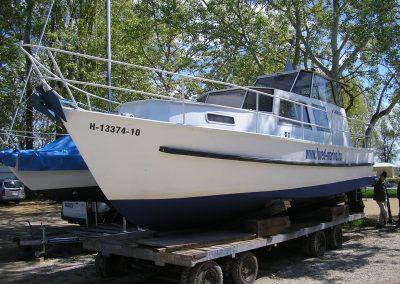

Képgaléria – Navigátor 32 motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: NAV 32-001-00
- projekt név: Közforgalmú személyszállító kishajó stabilitásának vizsgálata
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 10,59 | |
| maximális hossz, Lmax1 [m] | 9,82 | |
| maximális hajótest hossz, Lmax2 [m] | 9,82 | |
| vízvonalhossz, Lcw1 [m] | 8,7 | |
| maximális szélesség dörzssínnel, Bmax [m] | 3,175 | |
| hajótestszélesség, b [m] | 3,1 | |
| szélesség a vízvonalon, Bcw [m] | 2,77 | |
| oldalmagasság, D [m] | 1,53 | |
| minimális szabadoldal, f [m] | 0,79 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 4,6 | |
| üres hajó vízkiszorítása, delta0 [t] | 5,918 | |
| maximális vízkiszorítás, deltamax [t] | 6,758 | |
| maximális hajótest merülés, Th [m] | 0,62 | |
| maximális merülés, T [m] | 0,98 | |
| utazósebesség géperővel, v [kts] | 20 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 3 | |
| maximális terhelés [kg] | 300 | |
| hajózási körzet szerinti CE besorolás | „C” | |
| főmotorok típusa | VOLVO PENTA AD41P-A | |
| főmotorok jellege | dízel | |
| főmotorok üzemi teljesítménye [LE] | 1×200 |
Végzett hajómérnöki feladatok:
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
Alkalmazott előírások/regiszteri számítások:
- „Belvízi kishajókra és csónakokra vonatkozó irányelvek” Közlekedési Felügyelet Hajózási Felügyelet, 1988. évi kiadásai és módosításai
- High Speed Craft Code 2000 (Útmutató a nagysebességű hajók 2000. évi előírásaihoz)
