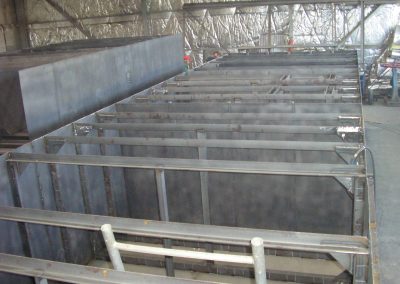

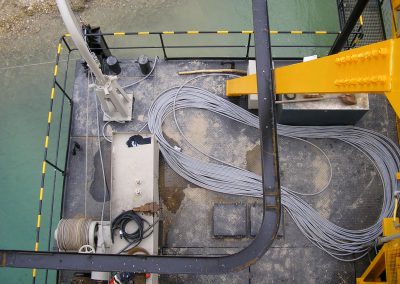

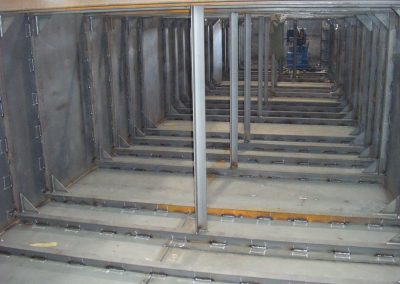

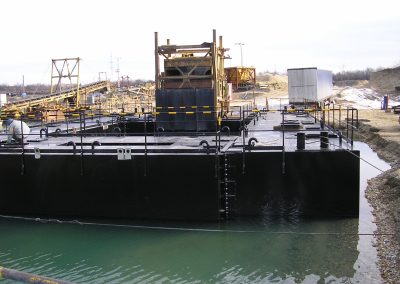

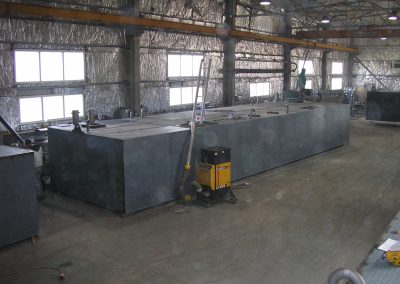

Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.

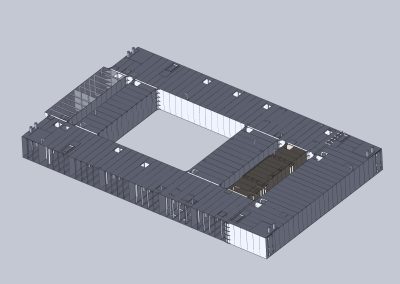

Képgaléria a modellképekből
Kattintson a képekre a teljes méretben való megtekintéshez.

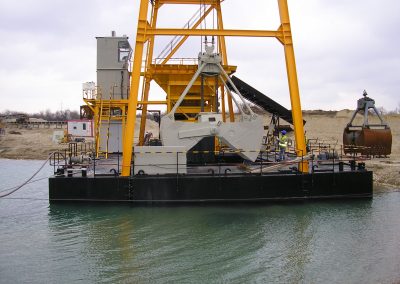

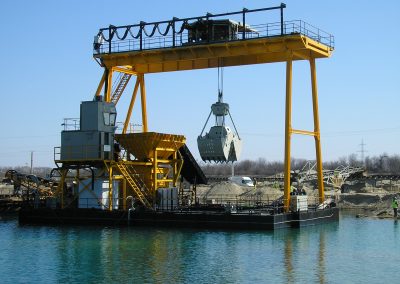

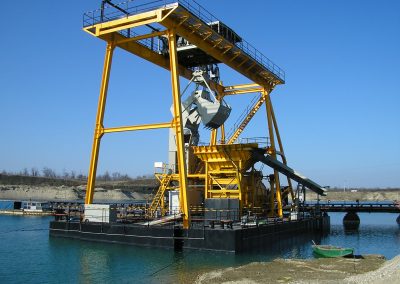

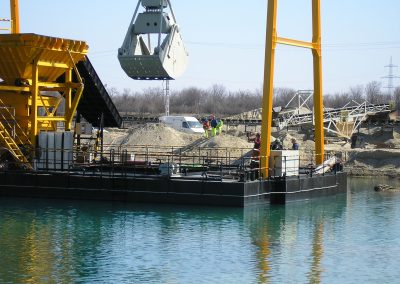

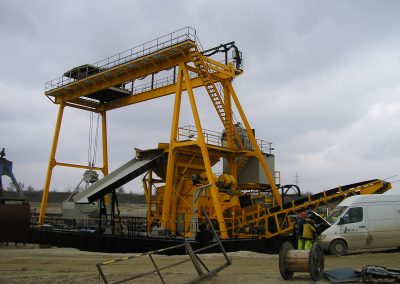

Úszómunkagép neve: MOHR MBK 200 úszókotró
Úszómunkagép kategória: Markolós úszókotró
Tevékenységének típusa: Kavicskitermelés
Projekt adatok:
- projekt azonosító: HM-000-000
- projekt név: MOHR MBK 200 markolós úszókotró átépítési tervdokumentációja, műszaki leírása
Főméretek:
| maximális befogadó hossz, Lbef [m] | 29,54 | |
| maximális hossz, Lmax1 [m] | 22,5 | |
| maximális pontontest hossz, Lmax2 [m] | 22,5 | |
| vízvonalhossz, Lcw1 [m] | 22,5 | |
| maximális szélesség, Bmax [m] | 13,79 | |
| a pontontest szélessége, B [mg | 13,4 | |
| szélesség a vízvonalon, Bcw1 [m] | 13,4 | |
| oldalmagasság, D [m] | 1,8 | |
| minimális szabadoldal, f [m] | 0,7 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 17,75 | |
| üres vízkiszorítás, delta 0 sz [t] | 188,4 | |
| ponton vízkiszorítása üzemi maximális terheléssel, delta ü [t] | 210 | |
| maximális vízkiszorítás (anyagtorlódással), delta max [t] | 243 | |
| beépített motorteljesítmény, N [kW] | 2×145 | |
| személyzet, n1 [fő] | 2 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános telepítési műszaki leírás
- műszaki rajzok
- úszóművek általános elrendezése
- általános szerkezet
- 13/2001, / II, / 17, szerinti részszámítások
- lékesedés számítás
- villamosenergia táblázat és villamos hálózatok, vészvilágítás, villámvédelem
- gyártási dokumentáció, utasítás
- kezelési leírás

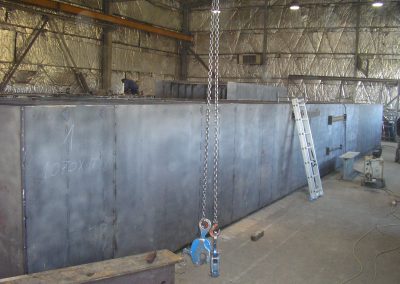

- gyártás, felújítási művezetés
Alkalmazott előírások/regiszteri számítások:
- A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001, (IV,10,) KöViM rendelet
