Jelen projekt a STOPPER néven ismert felépítményes úszómű és hozzá kapcsolt kishajó/csónakkitő pontonkötelék nagyhajó kikötő funkciók ellátásához módosított jóváhagyási dokumentációnak elkészítését foglalta magába.

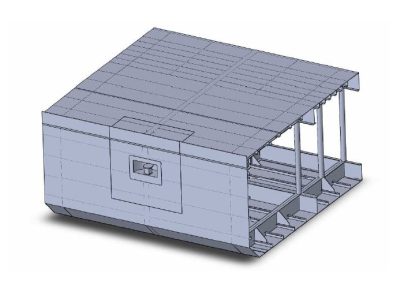

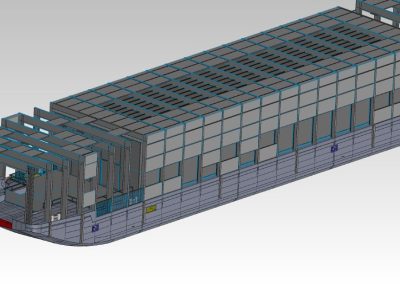

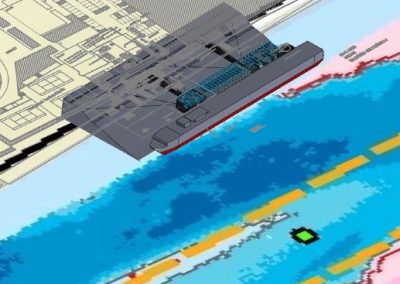

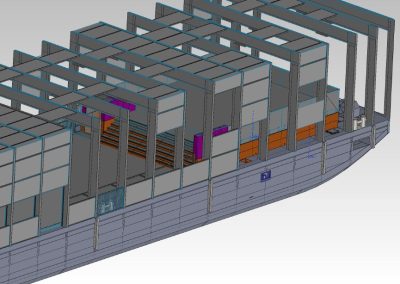

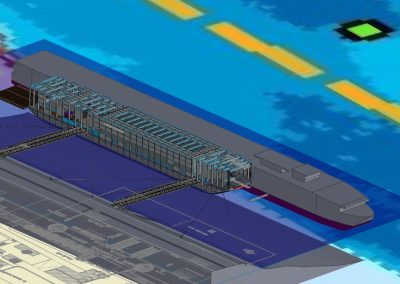

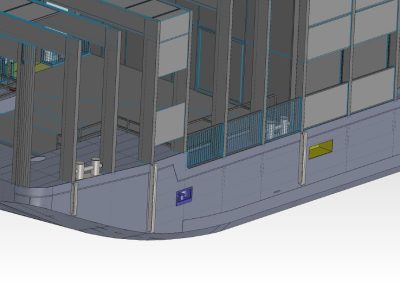

Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: K-MKKSZ-000-000
- projekt név: A felépítményes úszómű és hozzá kapcsolt kishajó/csónakkitő pontonkötelék nagyhajó kikötő funkciók ellátásához módosított jóváhagyási dokumentáció
Úszómű főméretek:
| úszómű teljes hossza, LOA [m] | 76,5 | |
| szélesség a főbordán, B [m] | 10,96 | |
| oldalmagasság, D [m] | 2,9 | |
| legnagyobb merülés, Tmax [m] | 0,926 | |
| vízkiszorítás T=0,926 m-nél, Δmax [m3] | 669 | |
| úszómű üres tömege, Δü [t] | 643,4 | |
| közepes merülés úszómű üres, Tkü [m] | 0,893 | |
| teljes befogadó képesség (személyzet+vendégek), n1+n2 [fő] | 300 | |
| zárt felépítmény hossza, Lfel [m] | 36 | |
| zárt felépítmény szélessége, Bfel [m] | 10,96 | |
| zárt felépítmény légtér [m3] | ~1800 | |
| tetőpont magasság, Hmax [m] | 8,84 | |
| bejáróhíd hossza [m] | 30,00 | |
| bejáróhíd szélessége [m] | 1,816 |
Végzett hajómérnöki feladatok:
- módosított műszaki leírás
- módosított telepítési műszaki leírás

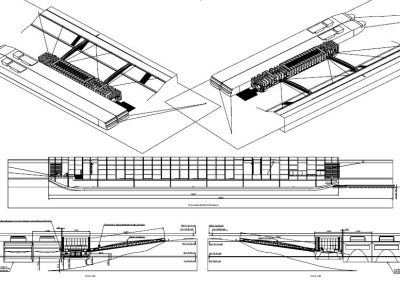

- módosított műszaki rajzok

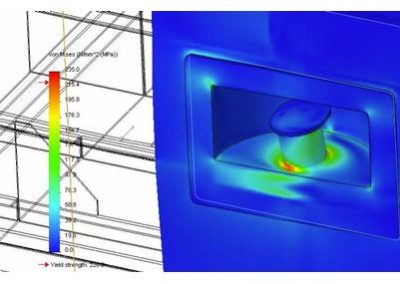

- módosított szilárdsági számítás
- módosított üzemeltetési útmutató
- csatolt csónak / kishajókikötő pontonkötelék módosított műszaki leírás
- kapcsolt pontonkötelék módosított műszaki rajzok
- csatolt csónak / kishajókikötő pontonkötelék módosított szilárdsági számítás
Alkalmazott előírások/regiszteri számítások:
- Belvízi hajók, úszó kikötőhelyek, követelmények, vizsgálatok (MSZ EN 14504)
- „Belvízi hajók műszaki felügyeleti előírásai (BHMFE) I-XII. rész”, Közlekedési Felügyelet Hajózási Felügyelet, 1985 évi kiadásai, 1988 évi módosításai
- A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001. (IV.10.) KöViM rendelet és módosításai
