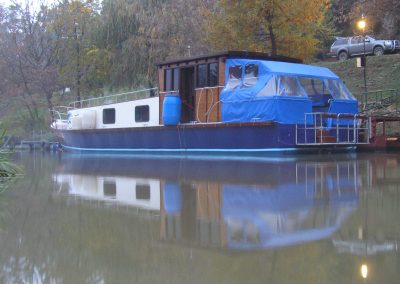

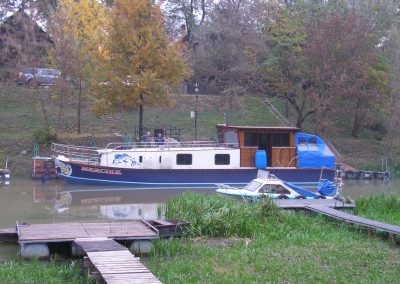

Ms „Mercike” egyedi építésű, részben zárt, részben fedhető felépítményyel rendelkező motoros kishajó stabilitásának vizsgálata.
Képgaléria – Mercike motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: MER-15-001-00
- projekt név: Kedvtelési célú motoros kishajó stabilitásának vizsgálata
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 15 | |
| maximális hossz, Lmax1 [m] | 15 | |
| maximális hajótest hossz, Lmax2 [m] | 14,7 | |
| vízvonalhossz, Lcw1 [m] | 13,47 | |
| maximális szélesség dörzssínnel, Bmax [m] | 4,02 | |
| hajótestszélesség, b [m] | 3,85 | |
| szélesség a vízvonalon, Bcw [m] | 3,46 | |
| oldalmagasság, D [m] | 1,25 | |
| minimális szabadoldal, f [m] | 0,9 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 3,46 | |
| üres hajó vízkiszorítása, delta0 [t] | 12,97 | |
| maximális vízkiszorítás, deltamax [t] | 15,68 | |
| maximális merülés hajtóművel, uszonnyal, tőkesúllyal Tk [m] | 0,791 | |
| beépített motorteljesítmény, N [kW] | 147 | |
| utazósebesség, v [km/h] | 15 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 11 | |
| maximális terhelés [kg] | 1000 | |
| hajózási körzet szerinti CE besorolás | D | |
| főmotorok típusa | 1 db VOLVO Penta | |
| főmotorok jellege | 6 hengeres dízel | |
| főmotorok üzemi teljesítménye [LE] | 1×197 |
Végzett hajómérnöki feladatok:

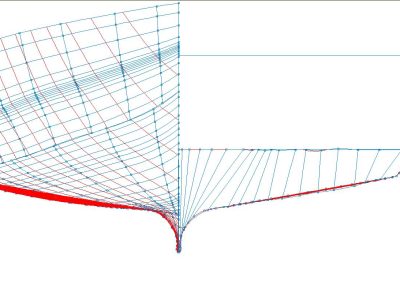

- vonalrajz
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
Alkalmazott előírások/regiszteri számítások:
- Belvízi kishajókra és csónakokra vonatkozó irányelvek” Közlekedési Felügyelet Hajózási Felügyelet, 1988. évi kiadásai és módosításai
- A kedvtelési célú vízi járművek tervezéséről és megfelelőségének tanúsításáról” szóló 2/2000. (VII.26.) KÖVIM rendelet rendelet és módosításai.
