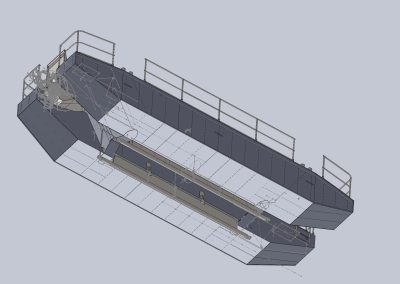

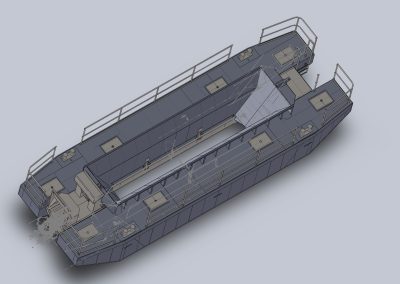

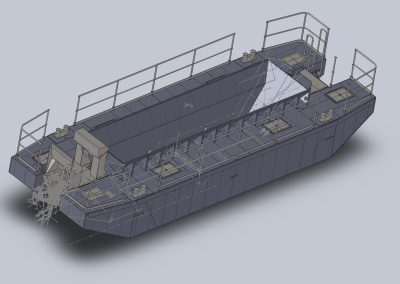

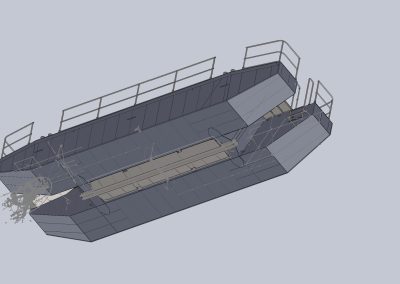

Képgaléria – KÖKA 10T zagyszállító kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: KÖKA-Z-000
- projekt név: Gazdasági célú kishajó teljeskörű hajótervezése és gyártási dokumentáció
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 10,52 | |
| maximális hossz, Lmax1 [m] | 10,52 | |
| maximális hajótest hossz, Lmax2 [m] | 10,52 | |
| vízvonalhossz, Lcw1 [m] | 10,33 | |
| maximális szélesség dörzssínnel, Bmax [m] | 3,608 | |
| hajótestszélesség, b [m] | 3,52 | |
| szélesség a vízvonalon, Bcw [m] | 3,5 | |
| oldalmagasság, D [m] | 1,25 | |
| minimális szabadoldal, f [m] | 0,55 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 2,337 | |
| üres hajó vízkiszorítása, delta0 [t] | 8,1 | |
| maximális vízkiszorítás, deltamax [t] | 18,2 | |
| maximális hajótest merülés, Th [m] | 0,685 | |
| beépített motorteljesítmény, N [hp] | 1×40-60 | |
| utazósebesség, v [km/h] | 10 | |
| személyzet, n1 [fő] | 1 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- hidrosztatikai jellemzők számítása
- úszóképesség- és stabilitásellenőrzés határesetre
- lékesedés számítás
- szilárdsági számítás
Alkalmazott előírások/regiszteri számítások:
- Belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelésége, úszóképesség vizsgálata és tanúsítása (KöViM)
- Belvízi hajók műszaki felügyeleti előírásai (BHMFE)
