Marófejes szívó-nyomó úszókotró, amelynek stabilitását és hatékonyságát speciális mérnöki vizsgálatokkal és számításokkal biztosítottuk.

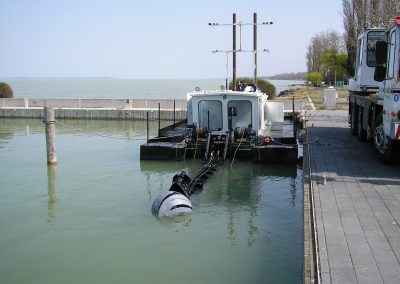

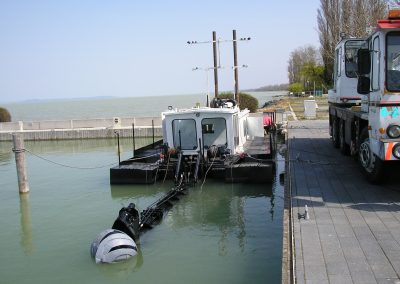

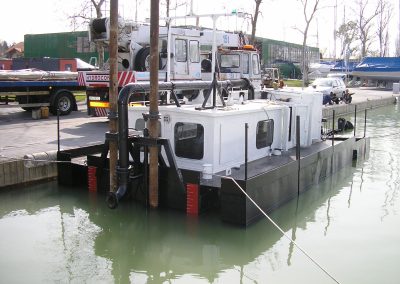

Képgaléria – Hidromechanizációs úszókotró
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: HMU-KU-913-00
- projekt név: Úszómunkagép stabilitásának vizsgálata
Úszókotró főméretek:
| maximális befoglaló hossz, Lbef [m] | 10,59 | |
| maximális hossz, Lmax1 [m] | 8,45 | |
| maximális hajótest hossz, Lmax2 [m] | 7,83 | |
| vízvonalhossz, Lcw1 [m] | 7,83 | |
| maximális szélesség dörzssínnel, Bmax [m] | 4,1 | |
| a hajótest szélessége, B [m] | 4,1 | |
| szélesség a vízvonalon, Bcw1 [m] | 4,1 | |
| oldalmagasság, D [m] | 1,01 | |
| minimális szabadoldal, f [m] | 0,20 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 2,35 | |
| üres hajó vízkiszorítása, delta 0 [t] ≈ | 11,6 | |
| maximális vízkiszorítás, delta max [t] ≈ | 12,56 | |
| maximális hajótest merülés, Tk [m] | 0,6 | |
| maximális kotrási mélység, [m] | 5,5 | |
| beépített motorteljesítmény N [HP] | 150 | |
| személyzet, n1 [fő] | 1 |
Végzett hajómérnöki feladatok:
- Hidrosztatikai jellemzők számítása
- Döntéspróba jegyzőkönyv
- Döntéspróba kiértékelés
- Úszóképesség- és stabilitásellenőrzés határesetre
Alkalmazott előírások/regiszteri számítások:
- Belvízi hajók műszaki felügyeleti előírásai (BHMFE) I-XII. rész, Közlekedési Felügyelet Hajózási Felügyelet, 1985. évi kiadásai, 1988. évi módosításai.
- A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001.(IV.10.) KöViM rendelet és módosításai.
