Nagyhajók számára tervezett felépítményes úszómű, amely a környezetbarát technológiák és fenntarthatóság elvei alapján készült. A kikötő speciális tervezést igénylő elemei mérnöki szakértelemmel valósultak meg.

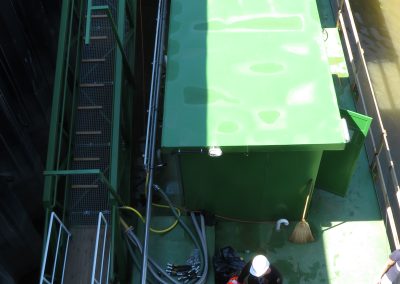

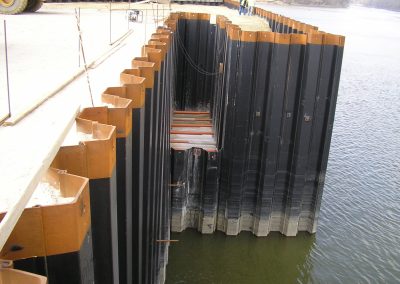

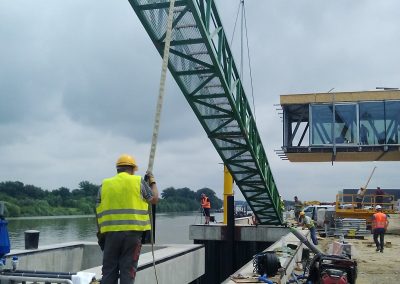

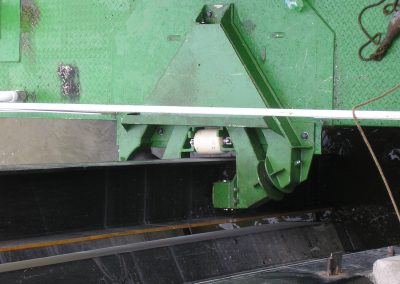

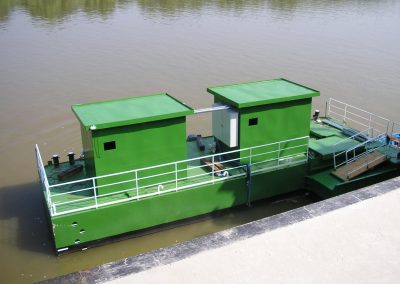

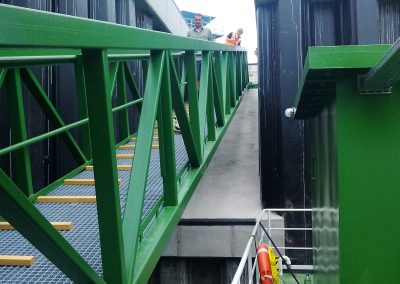

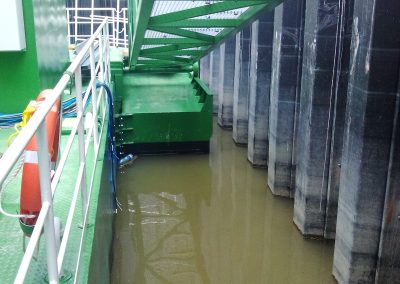

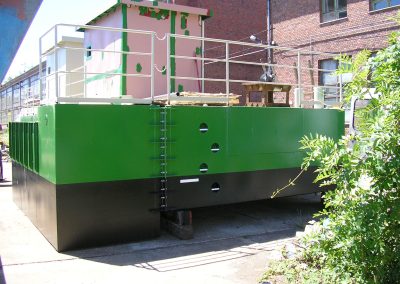

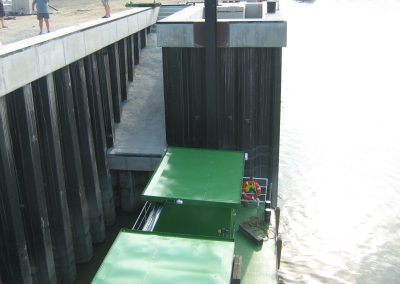

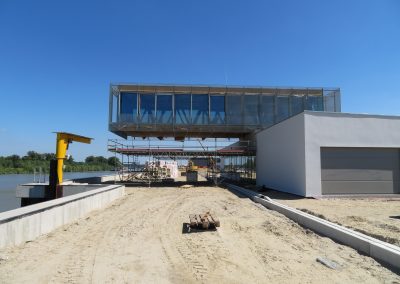

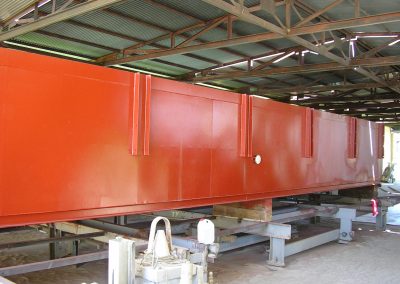

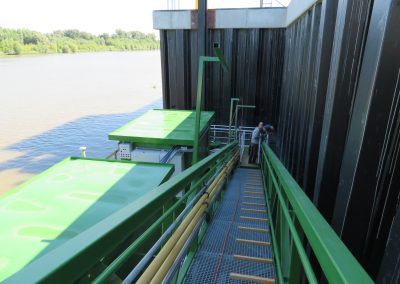

Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.
Úszómű neve: Győr-Gönyű OKK H4-H10 hajóállás
Úszómű típusa: Felépítményes kikötőponton – úszó szervizállás, zöldterminál
Projekt adatok:
- projekt azonosító: JGGOKK-000-000
- projekt név: Győr-Gönyű OKK H4-H10 hajóállás fejlesztése úszómű jóváhagyási dokumentációs jegyzéke
Kikötő főméretek:
| maximális hossz, Lmax1 [m] | 14,15 | |
| úszótest hossza [m] | 13,1 | |
| vízvonalhossz [m] | 13,1 | |
| maximális szélesség [m] | 5,7 | |
| úszótest szélessége [m] | 5,54 | |
| vízvonalszélessége [m] | 5,54 | |
| oldalmagasság [m] | 1,50 | |
| üzemi min. szabadoldal [m] | 1,1 | |
| üres vízkiszorítás [m3] | 20,77 | |
| üres közepes merülés [m] | 0,315 | |
| üzemi vízkiszorítás [m3] | 23,65 | |
| üzemi közepes merülés [m] | 0,363 | |
| fixpontmagasság [m] | 4,21 | |
| üres gázlómerülés [m] | 0,665 | |
| üzemi gázlómerülés [m] | 0,713 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános elrendezés, általános szerkezet
- műszaki rajzok
- úszóművek általános elrendezése
- előzetes súly-, úszáshelyzet- és stabilitásszámítás
- terhelési próba
- lékesedés számítás
- szilárdsági számítás
- kikötőterhelés, erőjáték számítás
Alkalmazott előírások/regiszteri számítások:
- A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001, (IV,10,) KöViM rendelet
- Belvízi hajók műszaki felügyeleti előírásai (BHMFE)
- Hajózási szabályzat
