Képgaléria – Vízöntő vitorlás kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: FPC-V-000-000

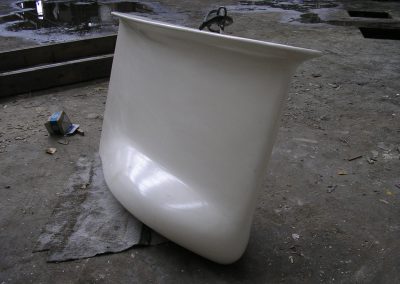

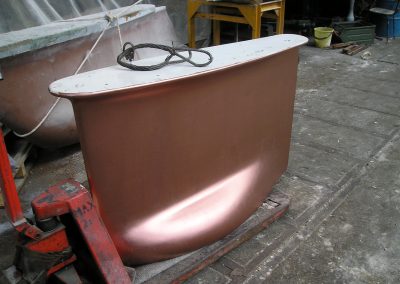

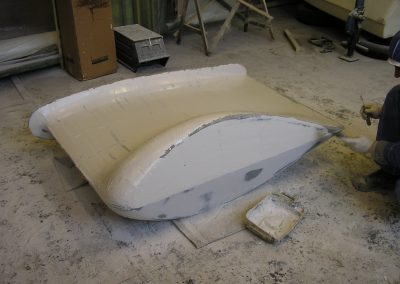

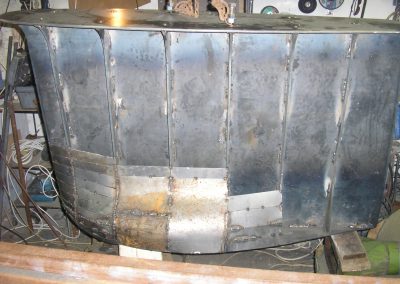

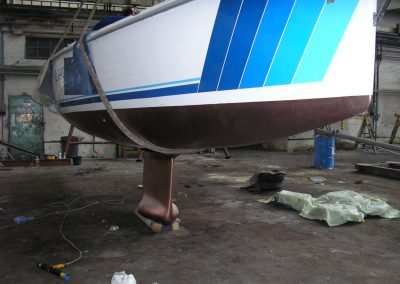

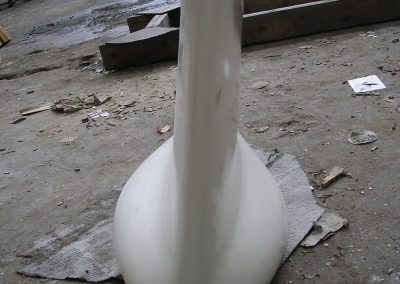

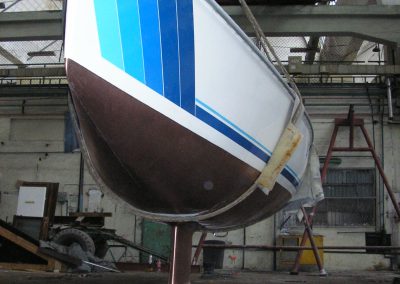

- projekt név: FPC 30TS vitorlás kishajó tőkesúly és kormánylapát tervezés, gyártás, szerelés, beüzemelés, valamint árbocozat szilárdsági számítás.
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 9,15 | |
| maximális hossz, Lmax1 [m] | 9,15 | |
| maximális szélesség dörzssínnel, Bmax [m] | 2,95 | |
| üres hajó vízkiszorítása, delta0 [t] | 2,5 | |
| maximális utasbefogadóképesség, n2 [fő] | 6 (személyzettel) | |
| vitorlázat típusa | Sloop | |
| főárbóc, P [m] | 10,7 | |
| főárbóc, l [m] | 9,735 | |
| főárbóc, E [m] | 3,5 | |
| főárbóc, J [m] | 3,177 | |
| főárbóc, AM [m2] | 18,5 | |
| főárbóc, AF [m2] | 15,4 | |
| tőkesúly tömeg [t] | 1 | |
| főárbóc AN [m2] | 33,9 | |
| főárbóc EHM [m] | 11,766 |
Végzett hajómérnöki feladatok:
- vitorlázattervezés, -számítás
- árbócozattervezés
- árboóozatszámítás
Végzett gyártási feladatok:
- a hajó áttervezett elemeinek gyártása és beszerelése
- hajó felújítása

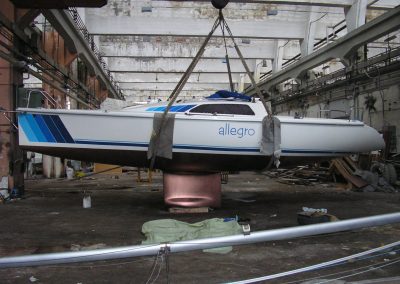

- hajó szállítása, daruzás és vízretétel
Alkalmazott előírások/regiszteri számítások:
- NBS (Nordic Boat Standards) szerinti regiszteri számítások
- A kedvtelési célú vízi járművek tervezéséről és megfelelőségének tanúsításáról” szóló 2/2000. (VII.26.) KÖVIM rendelet rendelet és módosításai.
