Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.
3D modell képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.
Sajtómegjelenés
www.origo.hu, 2017. július

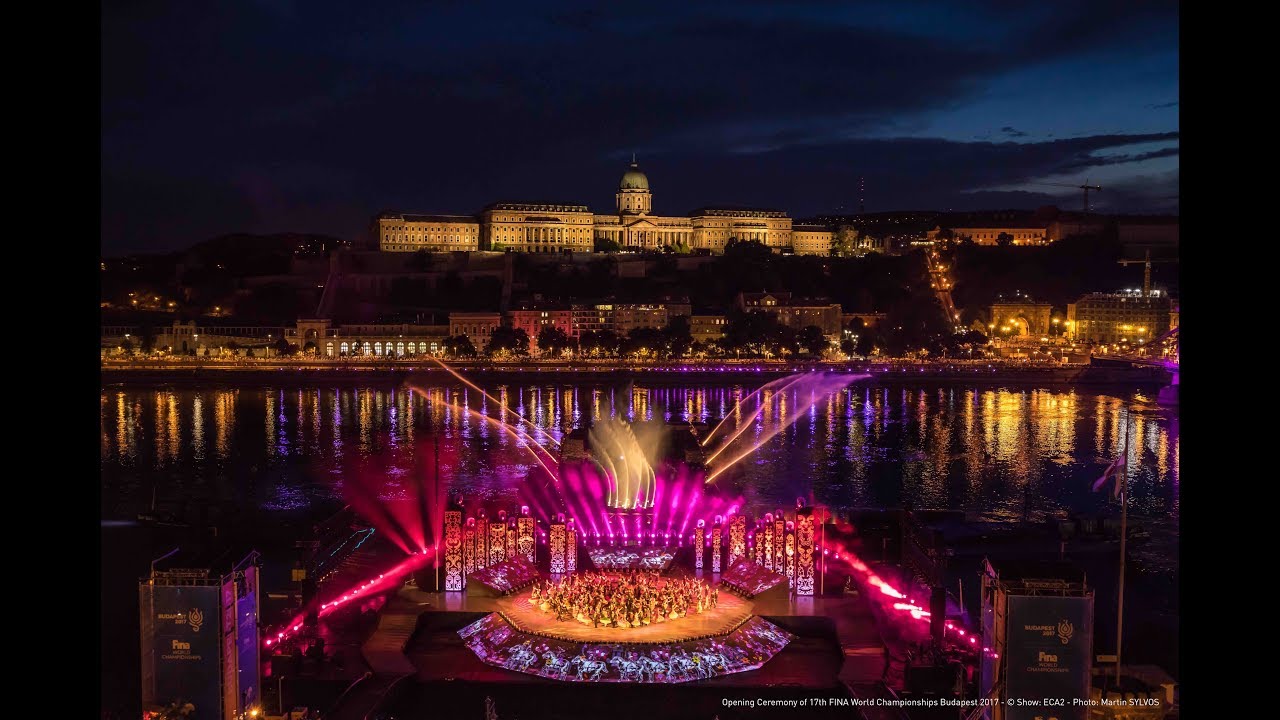

Monumentális és megható: a vizes VB megnyitója
„A víz és az ember ünnepeként értelmezhető megnyitón a legtehetségesebb művészek színpadává az állandóan hömpölygő Duna és a rajta lebegő négy, egyenként 1600 tonnás, 80×10 méteres uszály alakul” – mondja a főrendező Káel Csaba és a látványtechnikáért felelős Jean-Christophe Canizares. ” – bővebben >
Úszómű neve: FINA 4TS80 vízi színpad
Úszómű kategória: Vízijármű kötelék
A színpad bárkái:
- hsp-1512
- HSP-1523
- „SZEKSZÁRD” (MG-10210-30, felépül a hsp-1505 és hsp-1502 bárkákból)
A rendezvény további kihorgonyzott egységei:
- vízfüggönyös bárkák: HSP-1519; HSP-1514
- Projektor bárka: HSP-1513/B
- Tűzijáték bárka: HSP-1509/A
Projekt adatok:
- projekt azonosító: FINA-4TS-010
- projekt név: Vízi színpad FINA úszó, vízilabda, műugró, műúszó és nyíltvízi VB 2017. TS80, TS40 bárkák és bárkakötelékek rendeltetéstől eltérő használata jóváhagyási dokumentációjegyzék
Fő méretek:
| telepítési hossz, LTK [m] | 80,4 |
| telepítési távolság partéltől, BTK [m] | 42,13 |
| minimális üzemi vízállás, LÜVmin [mB] | 96,32 |
| maximális üzemi vízállás, LÜVmay [mB] | 100,21 |
| minimális vészüzemi vízállás, LKHV [mB] | 104,73 |
| maximális vészüzemi vízállás, MÁSZ [mB] | 104,73 |
| bejáróhíd I. hossz, LFH [m] | 16 |
| bejáróhíd I. járófelület-szélesség, BFH [m] | 3,33 |
| bejáróhíd II. hossz, LFH [m] | 16 |
| bejáróhíd II. járófelület-szélesség, BFH [m] | 3,33 |
| Megengedett max. személylétszám [fő] | 400 |
Végzett hajómérnöki feladatok:
- általános feltételek az úszó színpadhoz
- felszerelések
- járóutak
- tesztelés
- jelzés
- működtetésre vonatkozó előírások
- főméretek és jellemzők
Alkalmazott előírások/regiszteri számítások:
- Belvízi hajók, úszó kikötőhelyek, követelmények, vizsgálatok (MSZ EN 14504)
- Belvizi hajók műszaki felügyeleti előírásai (BHMFE) I-XII. rész”, Közlekedési Felügyelet Hajózási Felügyelet, 1985 évi kiadásai, 1988 évi módosításai
- A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001, (IV,10,) KöViM rendelet
