Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.

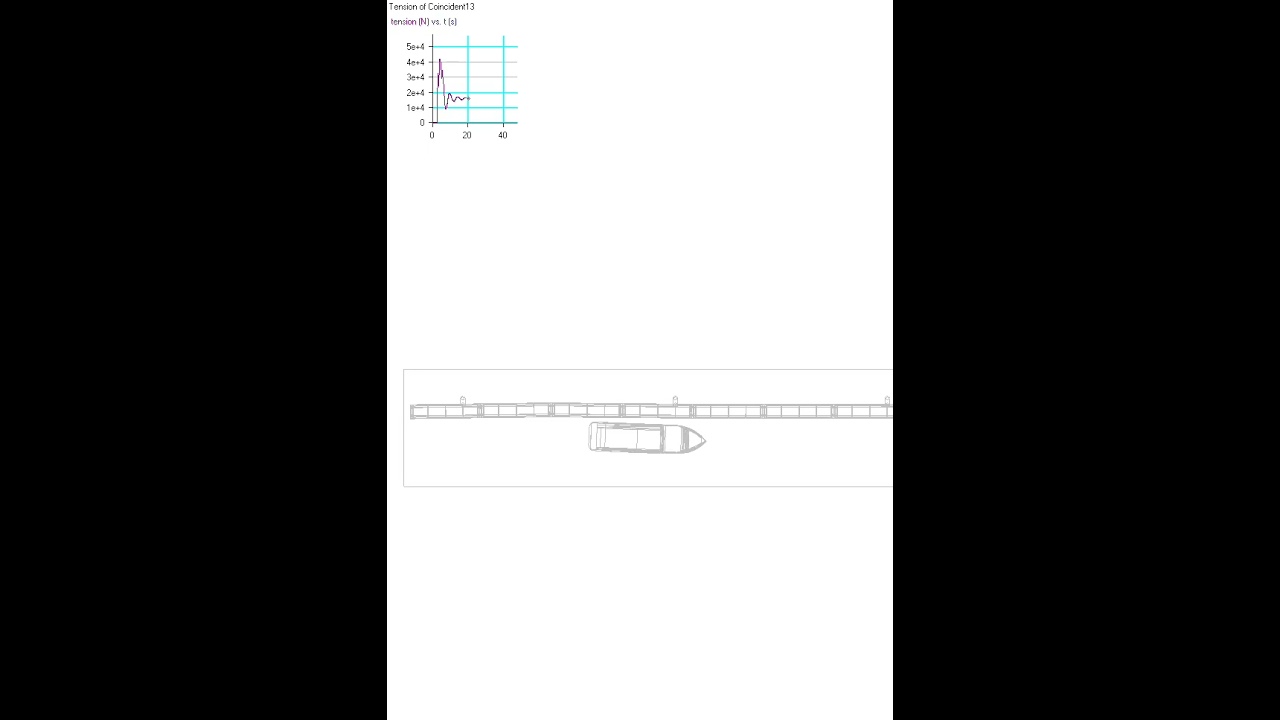

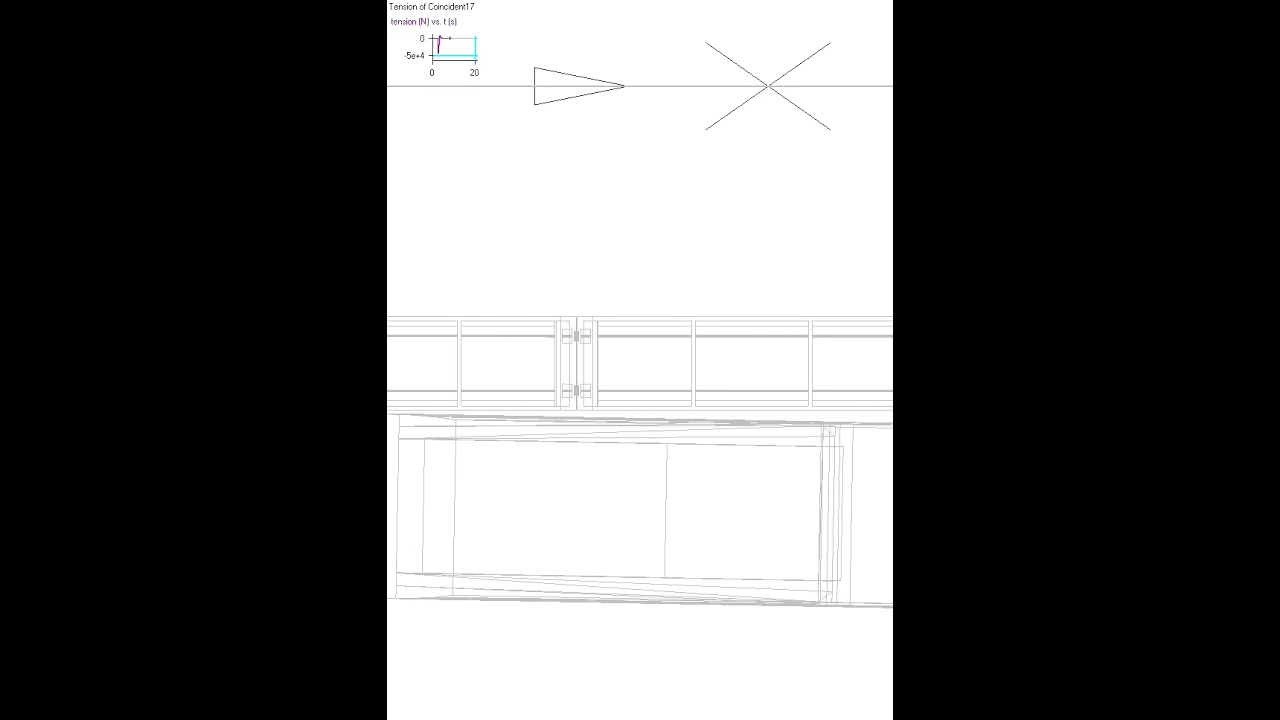

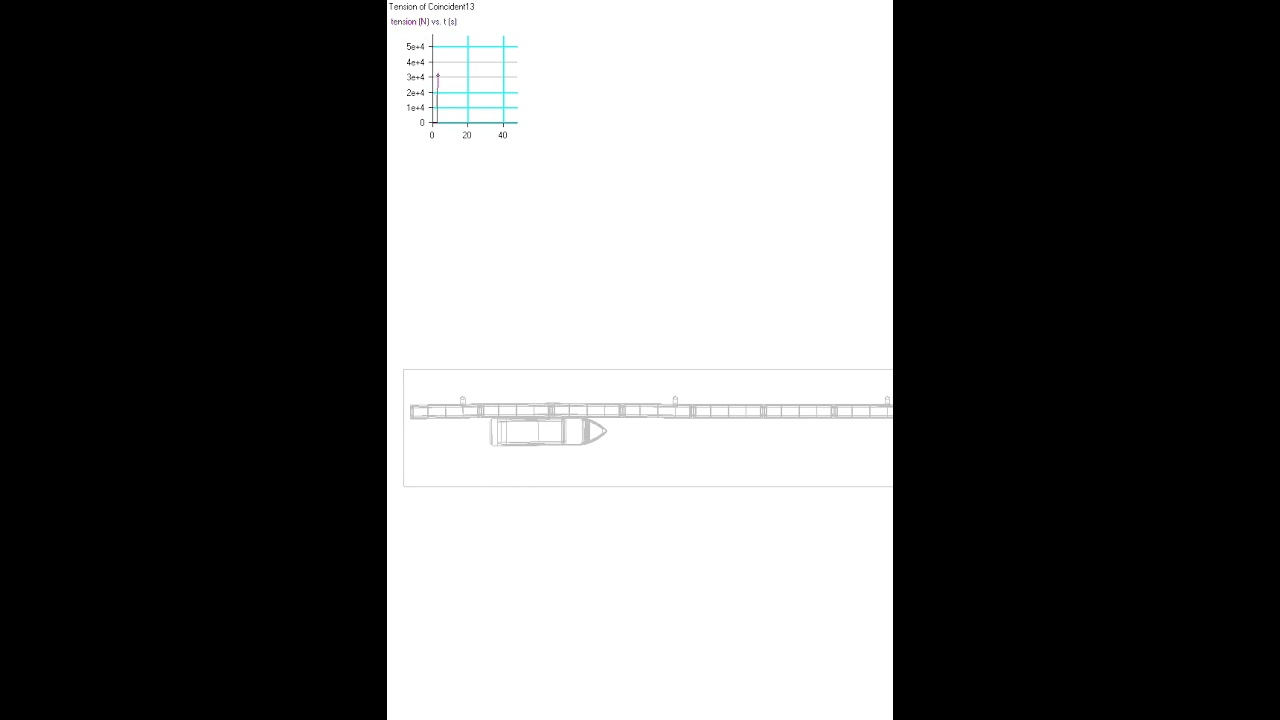

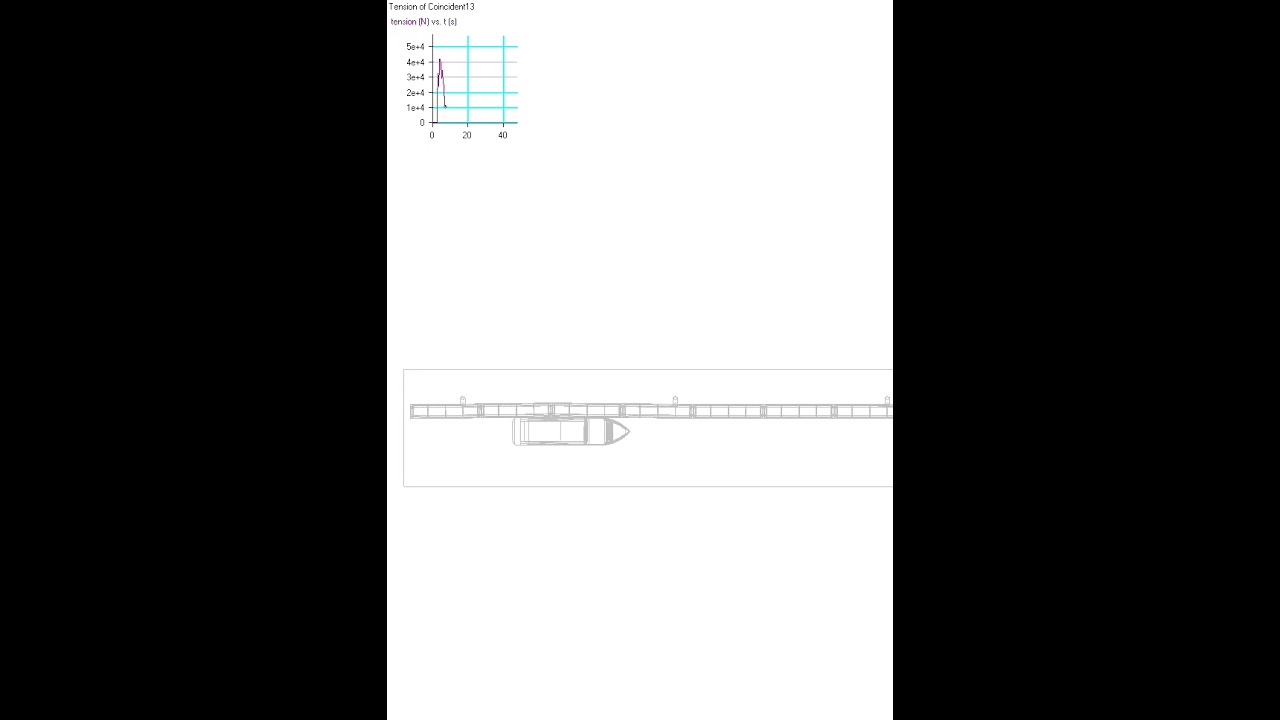

Videótár a ponton ütközésvizsgálatáról
Kattintson a videókra a teljes méretben való megtekintéshez.
Úszómű neve: ESZTERGOM ponton
Úszómű kategória: felépítmény nélküli, kishajók fogadására és tárolására alkalmas, úszóműves kikötőbe építhető pontonelem
Szerkezete és anyaga: habkitöltésű, üreges vasbeton kivitelben épített
Alkalmazhatósága: A pontonelemek összeszerelésével pontonsort lehet létrehozni, mely nagyobb befogadóképességű kikötőpontont eredményez.
Projekt adatok:
- projekt azonosító: AG-000-000
- projekt név: ESZTERGOM betonponton típusjóváhagyási dokumentáció jegyzéke
Úszómű főméretek:
| maximális befoglaló hossz, Lbef [m] | 12 | |
| maximális hossz, Lmax1 [m] | 12 | |
| maximális pontontest/hajótest hossz, Lmax2 [m] | 12 | |
| vízvonalhossz, Lcw1 [m] | 11,685 | |
| maximális szélesség dörzssínnel, Bmax [m] | 2,6 | |
| a pontontest/hajótest szélessége, B [m] | 2,4 | |
| szélesség a vízvonalon, Bcw [m] | 2,4 | |
| oldalmagasság, D [m] | 1 | |
| minimális szabadoldal, f [m] | 0,49 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 1,2 | |
| üres vízkiszorítás, delta0 [t] | 13 | |
| maximális vízkiszorítás, deltamax [t] | 14,024 | |
| maximális pontontest/hajótest merülés, Th [m] | 0,51 | |
| maximális utasbefogadóképesség, n [fő] | 11 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános elrendezés, általános szerkezet
- műszaki rajzok
- általános szerkezet
- pontontest tervezés
- vonalrajz
- hidrosztatikai jellemzők számítása
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
- szilárdsági számítás
- villamosenergia táblázat és villamos hálózatok, vészvilágítás, villámvédelem
- használati és tűzvíz rendszer
- maximális személylétszám számítás
- felszerelések és mentőeszközök elhelyezése
- gyártási dokumentáció, utasítás
Alkalmazott előírások/regiszteri számítások:
- Hajózási szabályzat
- EUROCODE 2 Design of concrete structures
- EUROCODE 1 Hidak forgalmi terhei
- EUROCODE 1 A tervezés alapjai
- Belvízi hajók, úszó kikötőhelyek, követelmények, vizsgálatok (MSZ EN 14504)
A belvízi utakon közlekedő úszólétesítmények hajózásra alkalmassága és megfelelősége feltételeiről, az úszóképesség vizsgálatáról és tanúsításáról szóló 13/2001, (IV,10,) KöViM rendelet
