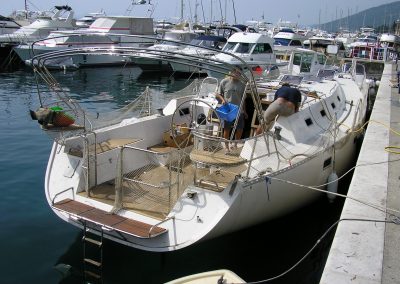

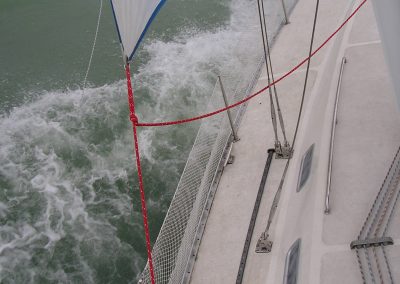

Képgaléria Equator 44
Kattintson a képekre a teljes méretben való megtekintéshez.

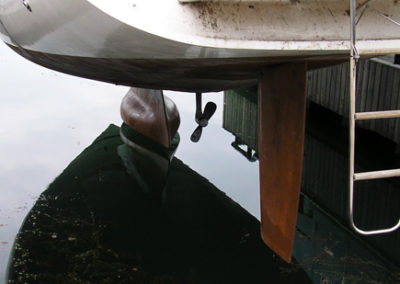

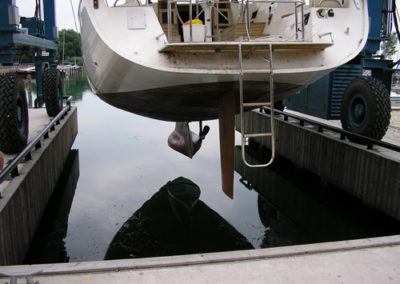

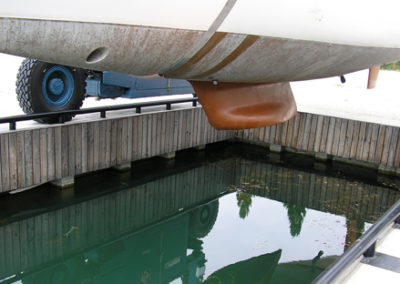

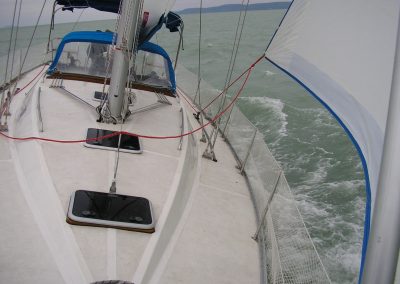

Képgaléria – Vízretétel
Kattintson a képekre a teljes méretben való megtekintéshez.

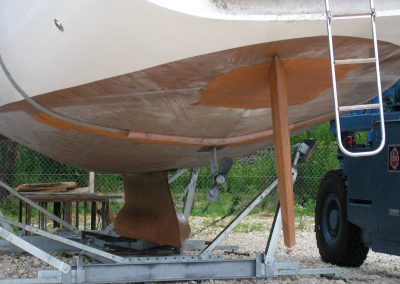

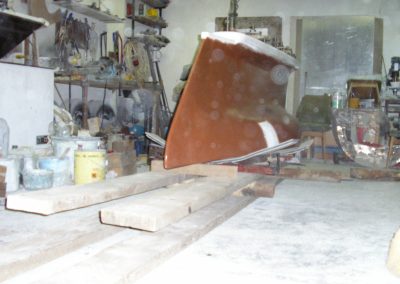

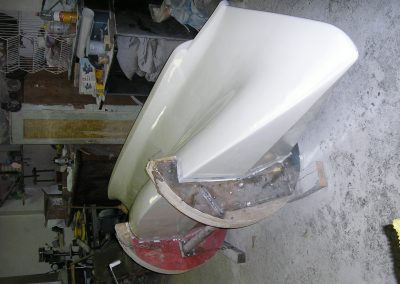

Képgaléria – Gyártási képek
Kattintson a képekre a teljes méretben való megtekintéshez.
Hajó neve: Szélanyó
Hajó típusjele: Equator44
Hajó kategória: Kedvtelési célú vitorláshajó
Projekt adatok:
- projekt azonosító: EQ44-I-000-000
- projekt név: Tőkesúly tervezés
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 13,66 | |
| maximális hossz, Lmax1 [m] | 13,66 | |
| vízvonalhossz, Lcw1 [m] | 10,7 | |
| hajótestszélesség, b [m] | 4,2 | |
| szélesség a vízvonalon, Bcw [m] | 3,85 | |
| üres hajó vízkiszorítása, delta0 [t] | 10,81 | |
| főárboc, P [m] | 14,05 | |
| főárboc, l [m] | 15,15 | |
| főárboc, E [m] | 4,525 | |
| főárboc, J [m] | 5,15 | |
| főárboc AN [m2] | 71,4 |
Végzett hajómérnöki feladatok:
- hidrosztatikai jellemzők számítása
- döntéspróba és döntéspróba kiértékelés
- súly- és stabilitás számítás
- szilárdsági számítás
- tőkesúlytervezés
- erőegyensúly és keelpozíció számítás
- gyártási dokumentáció
Végzett gyártási feladatok:

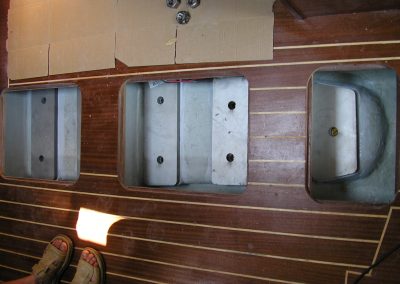

- hajó áttervezett elemeinek gyártása és beszerelése

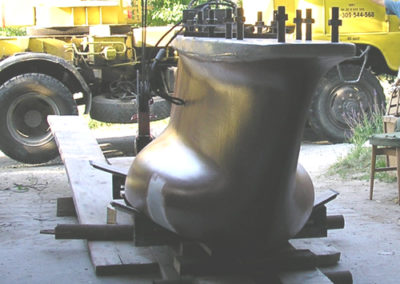

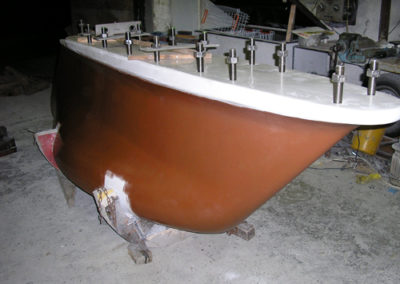

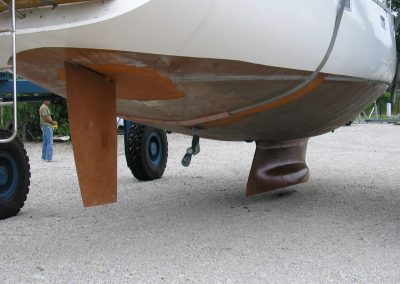

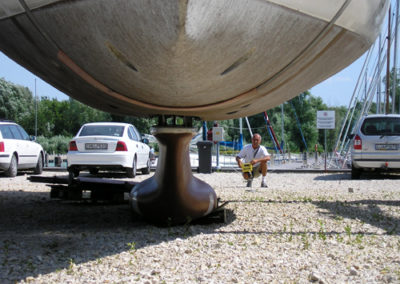

- tőkesúly acélszerkezet gyártás, tőkesúly ólomöntés

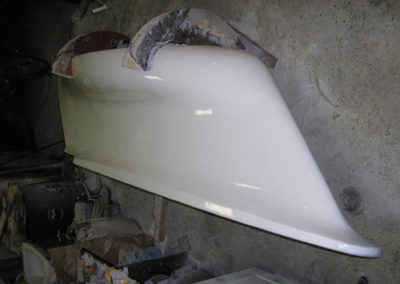

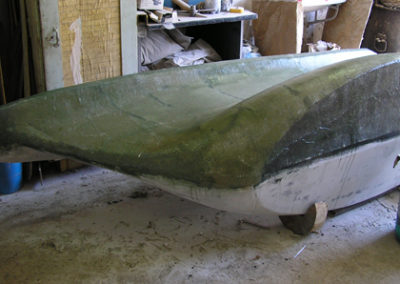

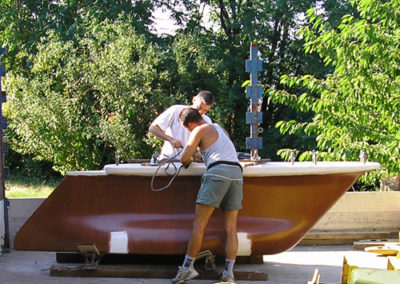

- tőkesúly műanyagos munkák
- tőkesúly le- és felszerelés
- hajó szállítása, daruzása, vízretétele
