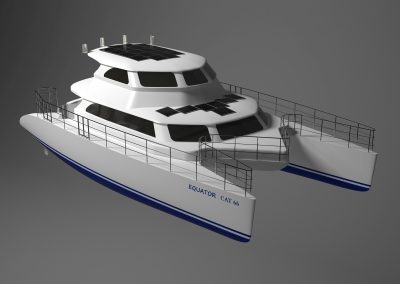

Képgaléria – Equator CAT66
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: CAT66M-000-000

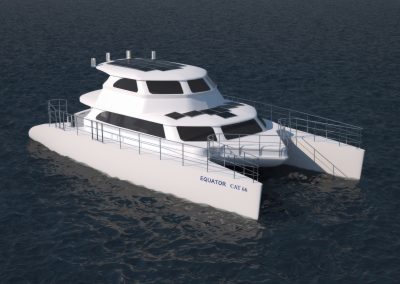

- projekt név: Tengeri katamarán motoroshajó teljeskörű tervezése
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 19,99 | |
| maximális hossz, Lmax1 [m] | 19,99 | |
| maximális hajótest hossz, Lmax2 [m] | 19,99 | |
| vízvonalhossz, Lcw1 [m] | 19,268 | |
| maximális szélesség dörzssínnel, Bmax [m] | 10,6 | |
| hajótestszélesség, b [m] | 10,552 | |
| szélesség a vízvonalon, Bcw [m] | 10,323 | |
| oldalmagasság, D [m] | 2,594 | |
| minimális szabadoldal, f [m] | 1,024 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 6,247 | |
| üres hajó vízkiszorítása, delta0 [t] | 20 | |
| maximális vízkiszorítás, deltamax [t] | 30 | |
| maximális hajótest merülés, Th [m] | 0,775 | |
| maximális merülés, T [m] | 1,457 | |
| utazósebesség, v [km/h] | 20 | |
| személyzet, n1 [fő] | 12 |
Végzett hajómérnöki feladatok:
- műszaki leírás

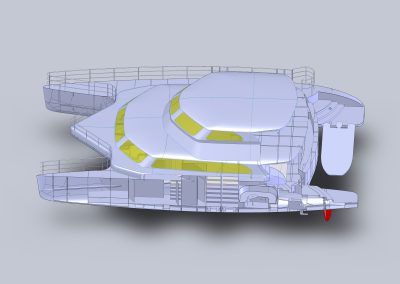

- általános elrendezés, általános szerkezet
- általános gépi elrendezés
- villamos rendszer
- kormányrendszer, hidraulikus rendszer
- fűtési rendszer, szellőző rendszer
- általános elrendezés és vitorlázati rajz

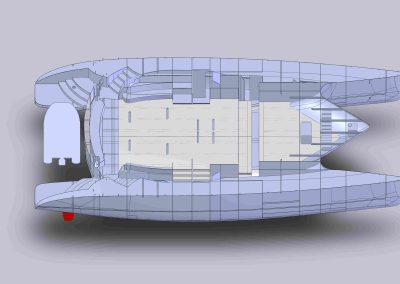

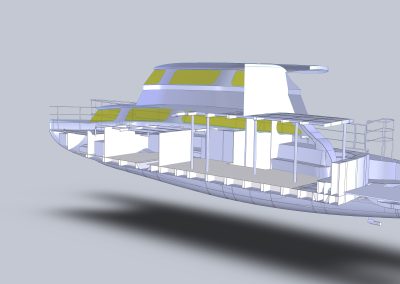

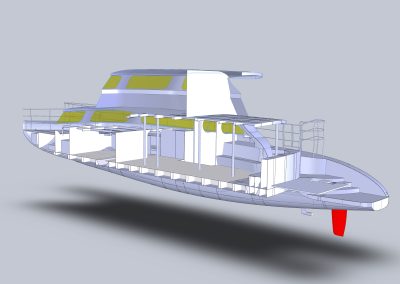

- belső elrendezés

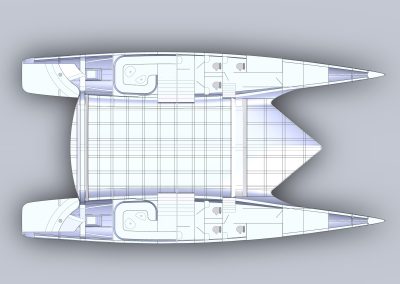

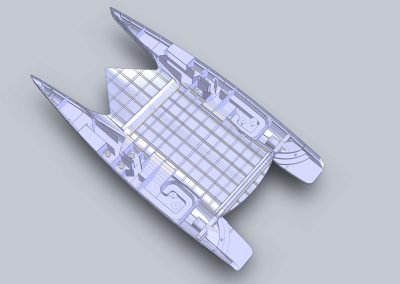

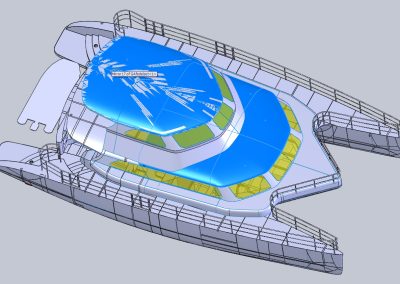

- hajótest és fedélzet elrendezés
- hajótest tervezés
- vonalrajz
- hidrosztatikai jellemzők számítása
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
- szilárdsági számítás
- előzetes ellenállás és hajóhajtás számítások
- gyártási dokumentáció
- héjszámítás

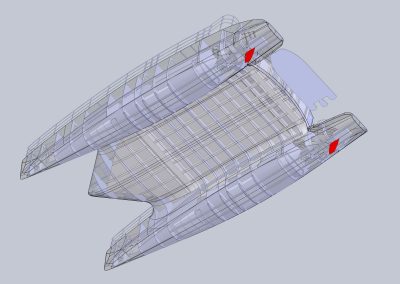

- bordázat számítás, bordázat erősítés
- gépészeti berendezések
Alkalmazott előírások/regiszteri számítások:
- DNV (Det Norske Veritas) szerinti regiszteri számítások
- High Speed Craft Code 2000 (Útmutató a nagysebességű hajók 2000,évi előírásaihoz)
- ABS (American Bureau of Shipping) szerinti regiszteri számítások
