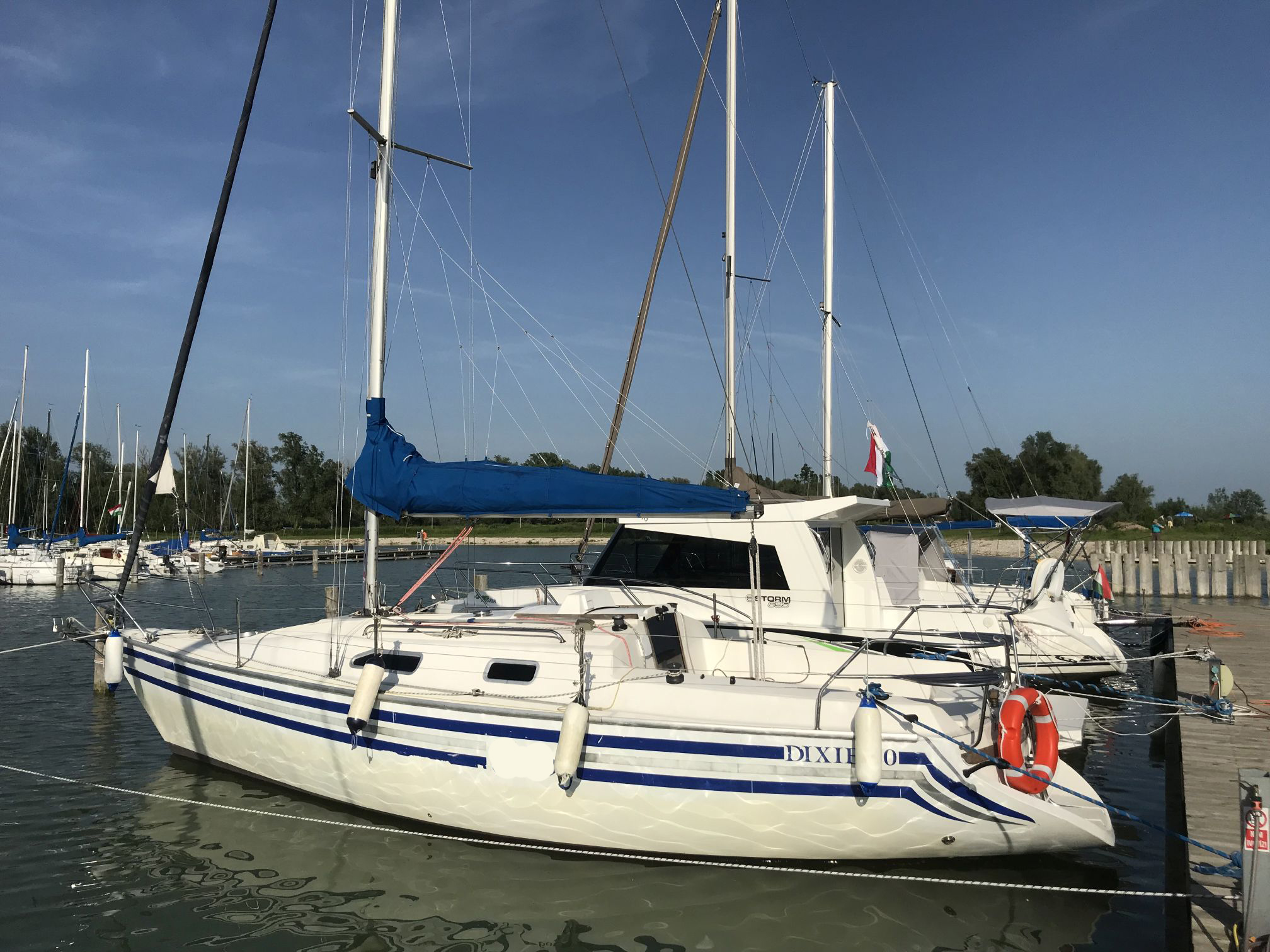

Projekt adatok:
- projekt azonosító: DX30-020-000
- projekt név: Stabilitás-, erőegyensúly- és árbócpozíció számítása, valamint az árbóczat szilárdsági számítása
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 9,08 | |
| maximális hossz, Lmax1 [m] | 9,08 | |
| maximális szélesség dörzssínnel, Bmax [m] | 2,82 | |
| oldalmagasság, D [m] | 1,41 | |
| üres hajó vízkiszorítása, delta0 [t] | 2,55 | |
| maximális merülés hajtóművel, uszonnyal, tőkesúllyal Tk [m] | 1,43 | |
| maximális hajótest merülés, Th [m] | 0,4 | |
| maximális merülés, T [m] | 1,43 | |
| személyzet, n1 [fő] | 2 | |
| maximális utasbefogadóképesség, n2 [fő] | 6 | |
| főárboc, P [m] | 9,3 | |
| tőkesúly tömeg [t] | 1,1 | |
| főárboc AN [m2] | 31,98 | |
| főárboc EHM [m] | 10,5 |
Végzett hajómérnöki feladatok:
- vonalrajz
- hidrosztatikai jellemzők számítása
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
- vitorlázat tervezés, számítás
- árbócozattervezés
- árbócozatszámítás
- erőegyensúlyszámítás a módosított vitorlához
- lézeres hajótest felmérés és modellezés
Alkalmazott előírások/regiszteri számítások:
- DNV (Det Norske Veritas) szerinti regiszteri számítások
- NBS (Nordic Boat Standards) szerinti regiszteri számítások
