Képgaléria – CHAPARRAL 290 SIGNATURE motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: CHAP 91-001-00
- projekt név: Siklóhajó dinamikus stabilitása siklási, valamint átmeneti állapotban
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 9,064 | |
| maximális hossz, Lmax1 [m] | 9,064 | |
| maximális hajótest hossz, Lmax2 [m] | 8,84 | |
| vízvonalhossz, Lcw1 [m] | 6,56 | |
| maximális szélesség dörzssínnel, Bmax [m] | 2,9 | |
| hajótestszélesség, b [m] | 2,83 | |
| szélesség a vízvonalon, Bcw [m] | 2,551 | |
| oldalmagasság, D [m] | 1,957 | |
| minimális szabadoldal, f [m] | 0,64 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 3,4 | |
| üres hajó vízkiszorítása, delta0 [t] | 4,128 | |
| maximális vízkiszorítás, deltamax [t] | 5,36 | |
| maximális merülés hajtóművel, uszonnyal, tőkesúllyal Tk [m] | 0,84 | |
| beépített motorteljesítmény, N [kW] | 2×168 | |
| beépített motorteljesítmény, N [hp] | 2×225 | |
| maximális beépíthető motorteljesítmény, N [kw] | 403 | |
| utazósebesség, v [km/h] | 60 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 8 | |
| maximális terhelés [kg] | 750 | |
| hajózási körzet szerinti CE besorolás | B | |
| főmotorok típusa | 2 db VOLVO PENTA 4,3 GXI-J | |
| főmotorok üzemi teljesítménye [LE] | 2×225 |
Végzett hajómérnöki feladatok:

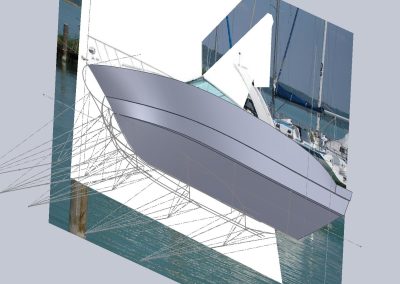

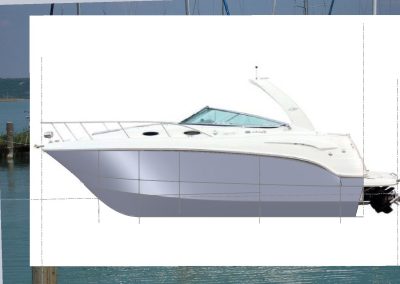

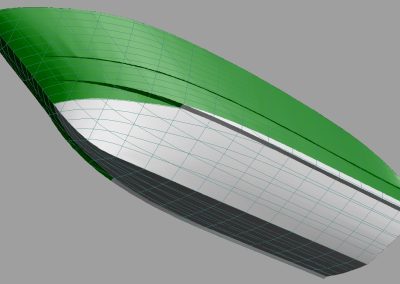

- vonalrajz
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
- dinamikai döntéspróba jegyzőkönyv
- dinamikai döntéspróba kiértékelés
Alkalmazott előírások/regiszteri számítások:
- Belvízi hajók műszaki felügyeleti előírásai (BHMFE)
- High Speed Craft Code 2000 (Útmutató a nagysebességű hajók 2000. évi előírásaihoz)
