A CAT13 katamarán motoros kishajó egyedi építésű, részben fedhető felépítményű vizijármű. A hajótest alakját a katamarán elrendezés, a mély V-alakú forma és tükrös farrész
jellemzi.
jellemzi.

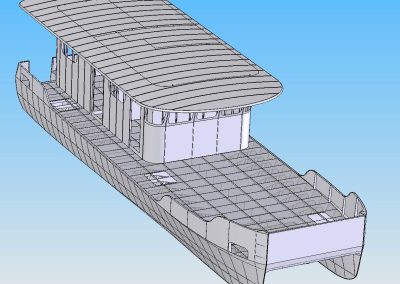

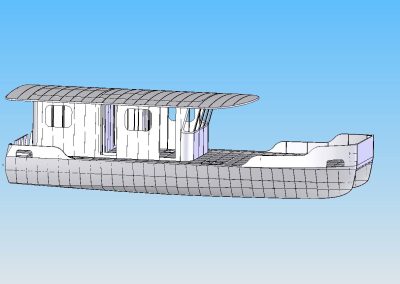

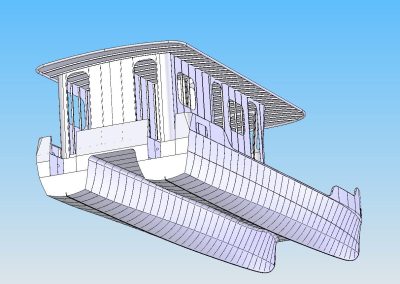

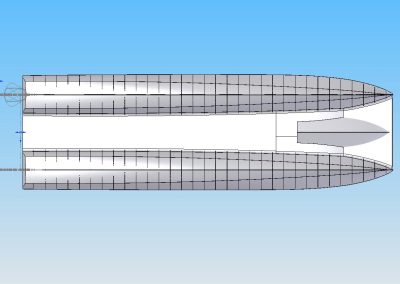

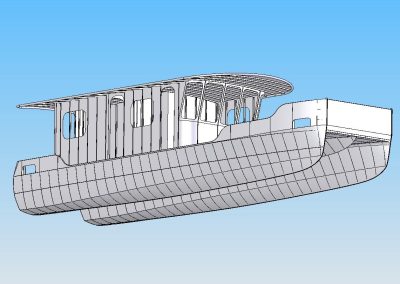

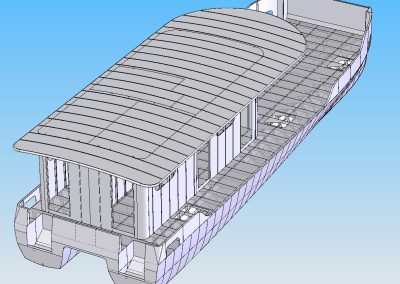

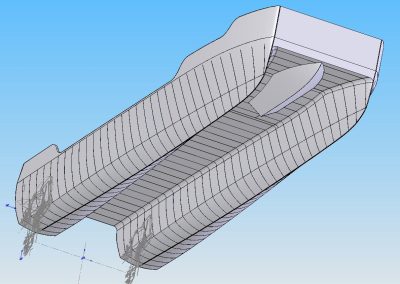

Képgaléria – CAT13 motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: 6w50sl304015
- projekt név: Kedvtelési célú kisgéphajó egyedi jóváhagyási dokumentációjegyzéke
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 13 | |
| maximális hossz, Lmax1 [m] | 13 | |
| maximális hajótest hossz, Lmax2 [m] | 13 | |
| vízvonalhossz, Lcw1 [m] | 12,8 | |
| maximális szélesség dörzssínnel, Bmax [m] | 4,1 | |
| hajótestszélesség, b [m] | 4 | |
| szélesség a vízvonalon, Bcw [m] | 3,5 | |
| oldalmagasság, D [m] | 1,5 | |
| minimális szabadoldal, f [m] | 0,95 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 3,7 | |
| üres hajó vízkiszorítása, delta0 [t] | 4,5 | |
| maximális vízkiszorítás, deltamax [t] | 6,5 | |
| közepes merülés álló helyzetben [m] | 0,4 | |
| beépített motorteljesítmény, N [hp] | 2×115 | |
| utazósebesség, v [km/h] | 40 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 11 | |
| maximális terhelés [kg] | 2000 | |
| főmotorok típusa | 2 db | |
| főmotorok jellege | külmotor, benzin |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános elrendezés, általános szerkezet
- villamos rendszer
- kormányrendszer, hidraulikus rendszer
- fűtési rendszer, szellőző rendszer
- belső elrendezés
- hajótest tervezés
- vonalrajz
- hidrosztatikai jellemzők számítása
- stabilitási határeset meghatározása
- úszóképesség- és stabilitásellenőrzés határesetre
- szilárdsági számítás
- propulziós számítás
- motorbeépítés tervezése
- felszerelések és mentőeszközök elhelyezése
- navigációs berendezések
- víz-, szennyvíz- és fekáliarendszer
- gyártási dokumentáció
- héjszámítás
- bordázat számítás, bordázat erősítés
- gépészeti berendezések
Alkalmazott előírások/regiszteri számítások:
- „Belvízi kishajókra és csónakokra vonatkozó irányelvek” Közlekedési Felügyelet Hajózási Felügyelet, 1988. évi kiadásai és módosításai
- „Hajózási Szabályzat” Közlekedési Felügyelet Hajózási Felügyelet 1985. évi kiadása és módosításai
