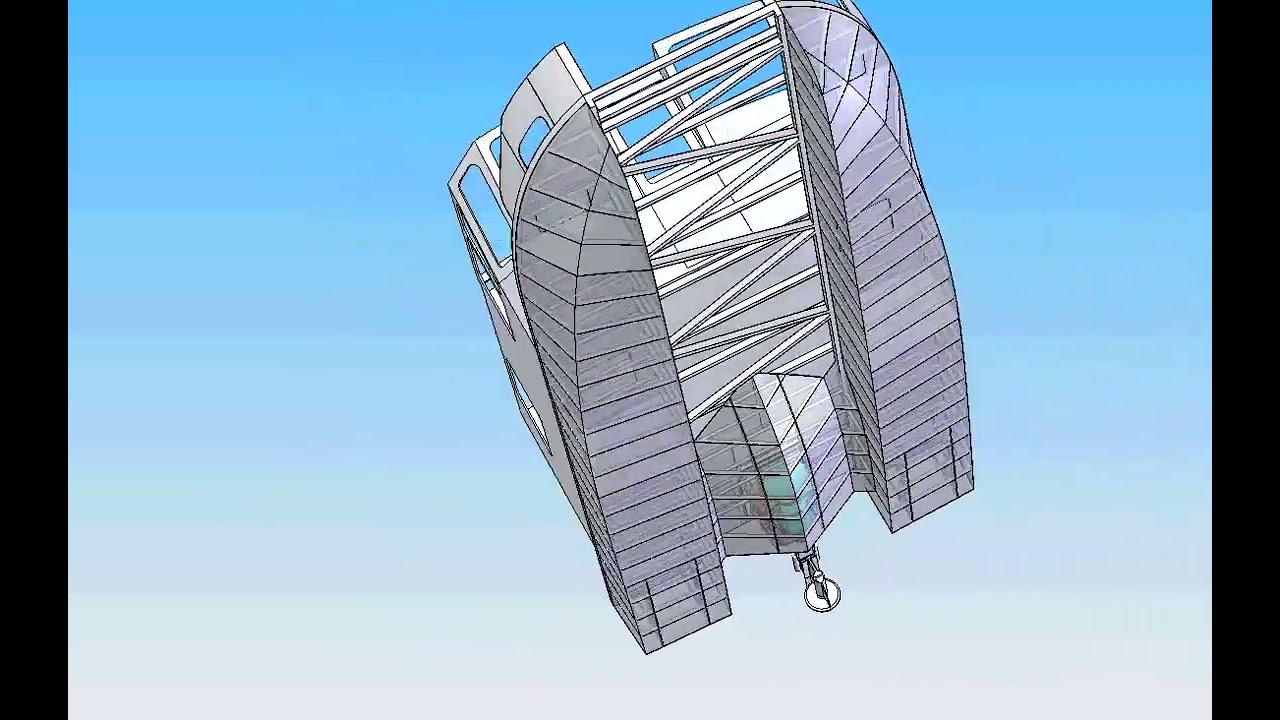

A CAT10 katamarán motoros kishajó egyedi építésű, részben fedhető felépítményű vízijármű. Rendeltetése belvízi hajózási körzeten belüli hajózás kb. 0,5 m hullám-
magasságig és max. 3-as Beauffort szélerősségig.

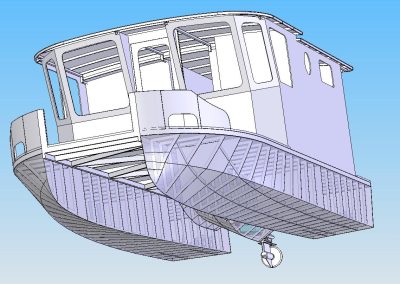

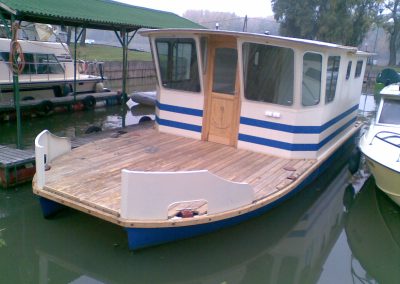

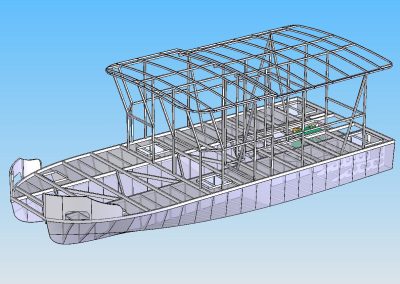

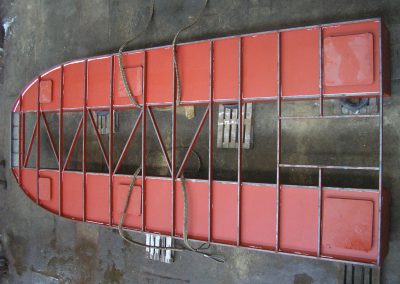

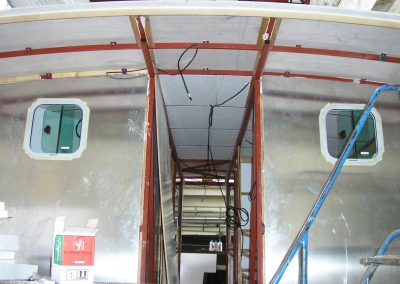

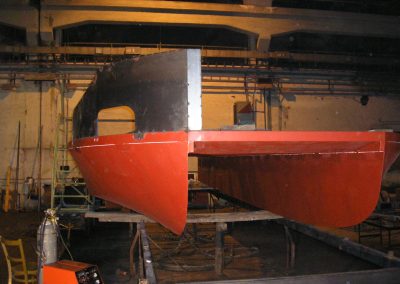

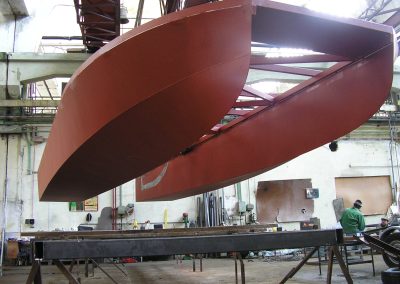

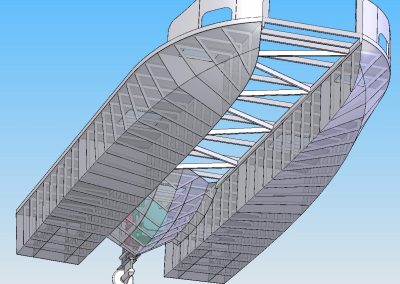

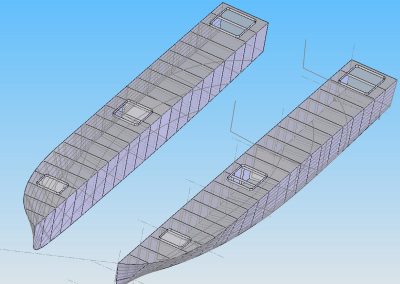

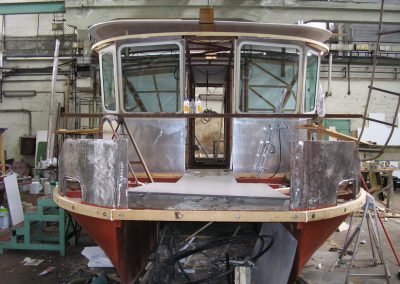

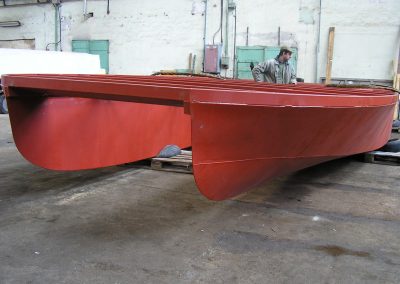

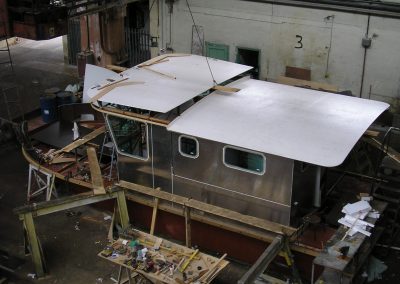

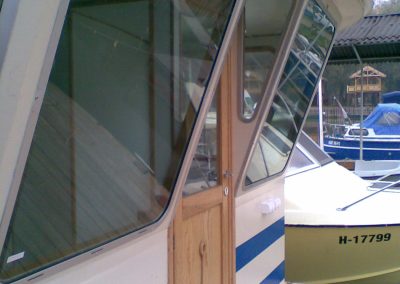

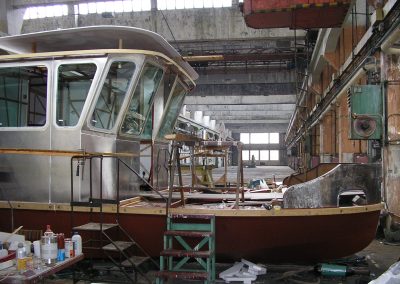

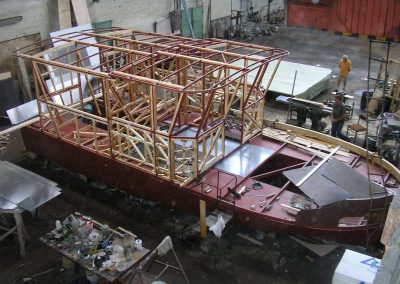

Képgaléria – CAT10 motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: CAT10-000-000
- projekt név: Hajógépészeti és kommunális rendszerek terve
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 9,95 | |
| maximális hossz, Lmax1 [m] | 9,95 | |
| maximális hajótest hossz, Lmax2 [m] | 9,95 | |
| vízvonalhossz, Lcw1 [m] | 9,8 | |
| maximális szélesség dörzssínnel, Bmax [m] | 4,1 | |
| hajótestszélesség, b [m] | 4 | |
| szélesség a vízvonalon, Bcw [m] | 3,8 | |
| oldalmagasság, D [m] | 1,01 | |
| minimális szabadoldal, f [m] | 0,6 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 3,7 | |
| üres hajó vízkiszorítása, delta0 [t] | 5 | |
| maximális vízkiszorítás, deltamax [t] | 6 | |
| közepes merülés álló helyzetben [m] | 0,4 | |
| beépített motorteljesítmény, N [hp] | 1×144 | |
| utazósebesség, v [km/h] | 28 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 11 | |
| maximális terhelés [kg] | 1000 | |
| főmotorok típusa | 1 db Mercedes | |
| főmotorok jellege | 6 hengeres TDI | |
| főmotorok hengerűrtartalma [ccm] | 1×3000 | |
| főmotorok üzemi teljesítménye [LE] | 1×144 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános elrendezés, általános szerkezet
- általános gépi elrendezés
- villamos rendszer
- kormányrendszer, hidraulikus rendszer
- fűtési rendszer, szellőző rendszer
- belső elrendezés
- hajótest és fedélzet elrendezés
- hajótest tervezés
- vonalrajz
- hidrosztatikai jellemzők számítása
- súly- és stabilitás számítás
- lékesedés számítás
- szilárdsági számítás
- propulziós számítás
- motorbeépítés tervezése
- felszerelések és mentőeszközök elhelyezése
- navigációs berendezések
- víz-, szennyvíz- és fekáliarendszer
- utaselrendezés
- teljesítményfelvétel számítása
- hajótest modellezés, gürbület vizsgálat
- gépészeti berendezések
Alkalmazott előírások/regiszteri számítások:
- „Belvízi kishajókra és csónakokra vonatkozó irányelvek” Közlekedési Felügyelet Hajózási Felügyelet, 1988. évi kiadásai és módosításai
- „Hajózási Szabályzat” Közlekedési Felügyelet Hajózási Felügyelet 1985. évi kiadása és módosításai
- „A kedvtelési célú vizijárművek tervezéséről és megfelelőségének tanúsításáról” szóló 2/2000. (VII.26.) KÖVIM rendelet rendelet és módosításai.
