A Bavaria Sport 29 motoros kishajó, 1 db 239 kW (325hp) teljesítményű Mercruiser 377 MAG DTS benzinüzemű főmotorral, és Bravo III kontracsavaros „Z” hajtóművel felszerelt, részben zárt, részben fedhető felépítményű vízijármű. A hajómérnöki számítások célja a vízijármű úszóképességi, stabilitási és siklás közbeni stabilitásának ellenőrzése volt.

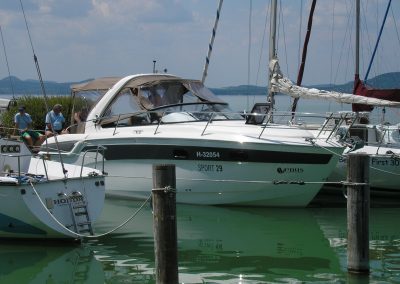

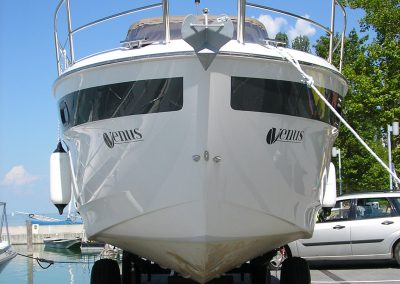

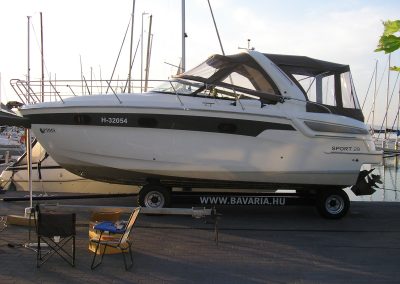

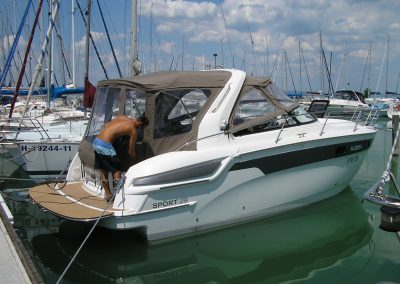

Képgaléria – Bavaria Sport motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: BAV-000-00
- projekt név: Siklóhajó dinamikus stabilitása, siklási, valamint átmeneti állapotban
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 9,5 | |
| maximális hossz, Lmax1 [m] | 9,1 | |
| maximális hajótest hossz, Lmax2 [m] | 8,5 | |
| vízvonalhossz, Lcw1 [m] | 6,83 | |
| maximális szélesség dörzssínnel, Bmax [m] | 3 | |
| hajótestszélesség, b [m] | 2,99 | |
| szélesség a vízvonalon, Bcw [m] | 2,69 | |
| oldalmagasság, D [m] | 1,831 | |
| minimális szabadoldal, f [m] | 0,622 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 2,8 | |
| üres hajó vízkiszorítása, delta0 [t] | 4,14 | |
| maximális vízkiszorítás, deltamax [t] | 5,7 | |
| maximális hajótest merülés, Th [m] | 0,59 | |
| maximális merülés, T [m] | 0,99 | |
| beépített motorteljesítmény, N [kW] | 1 x 239 | |
| beépített motorteljesítmény, N [hp] | 1 x 325 | |
| maximális utazósebesség, vmax [km/h] | 30 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 7 | |
| maximális terhelés [kg] | 1000 | |
| hajózási körzet szerinti CE besorolás | „C” |
Végzett hajómérnöki feladatok:
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
- dinamikai döntéspróba jegyzőkönyv
- dinamikai döntéspróba kiértékelés
Alkalmazott előírások/regiszteri számítások:
- Belvízi hajók műszaki felügyeleti előírásai (BHMFE)
- High Speed Craft Code 2000 (Útmutató a nagysebességű hajók 2000,évi előírásaihoz)
