A megbízás keretében a 2 db 316 kW (430 hp) teljesítményű VOLVO PENTA TAMD74C Diesel főmotorral, és MG 5075 hajtóművel felszerelt motoros kishajó úszóképességi, stabilitási és siklás közbeni stabilitásának ellenőrzését végeztük el.

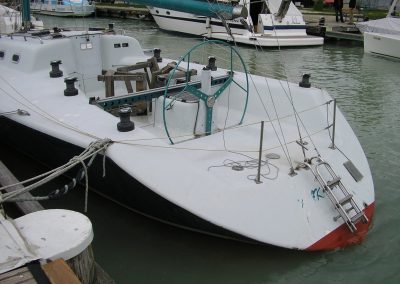

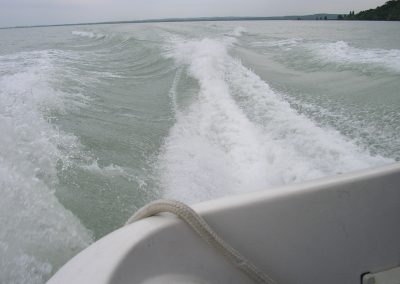

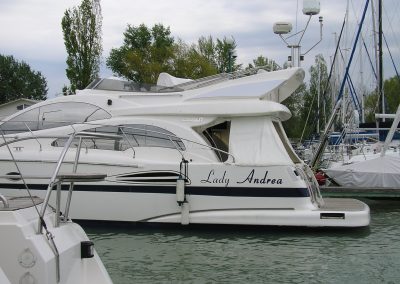

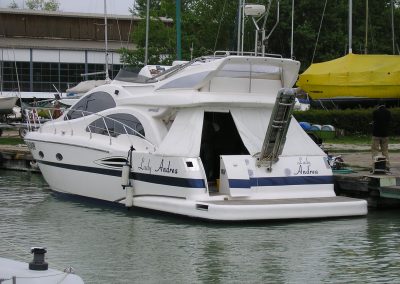

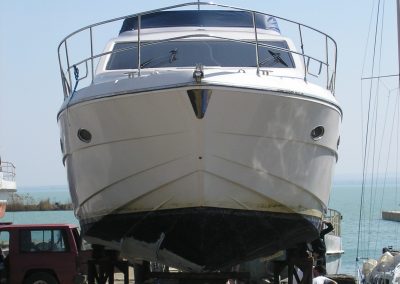

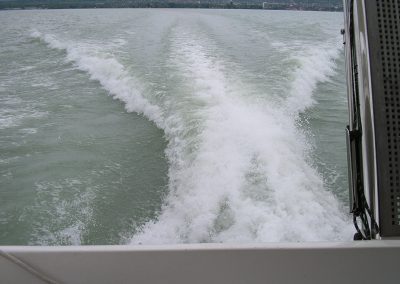

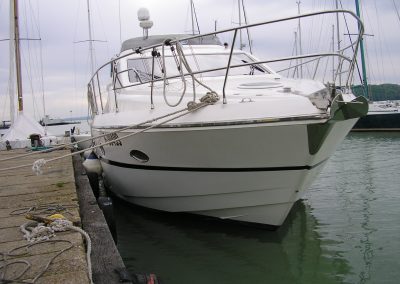

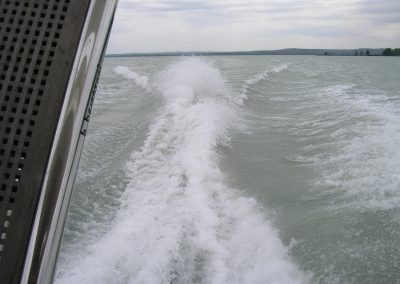

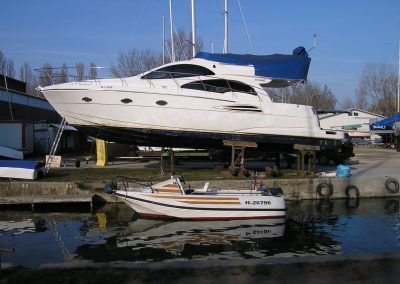

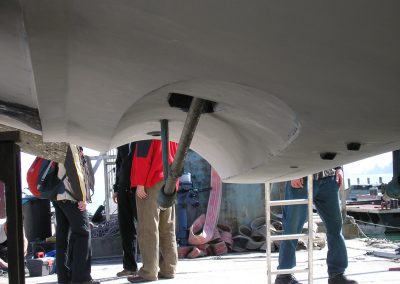

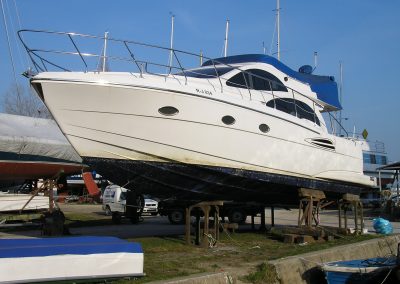

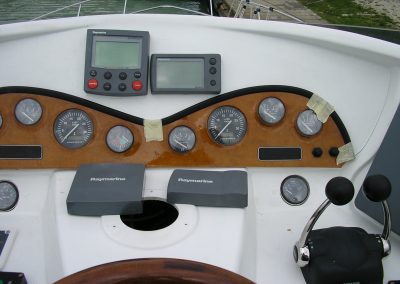

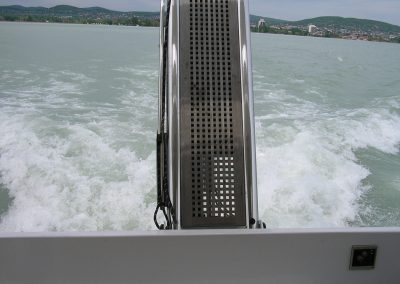

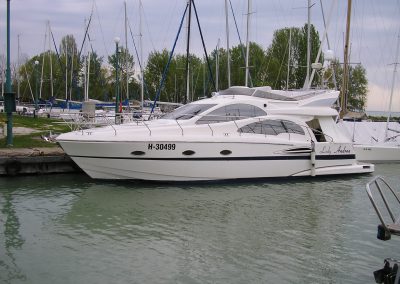

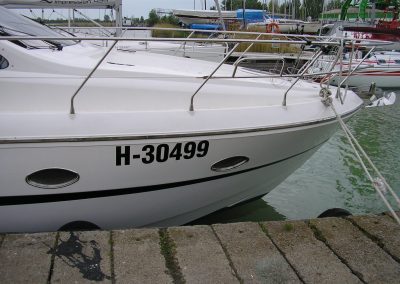

Képgaléria – ASTONDOA 43 GLX motoros hajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: AST 43-000-00
- projekt név: Siklóhajó dinamikus stabilitása siklási, valamint átmeneti állapotban
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 13,2 | |
| maximális hossz, Lmax1 [m] | 13,11 | |
| maximális hajótest hossz, Lmax2 [m] | 11,998 | |
| vízvonalhossz, Lcw1 [m] | 10,64 | |
| maximális szélesség dörzssínnel, Bmax [m] | 4,166 | |
| hajótestszélesség, b [m] | 3,998 | |
| szélesség a vízvonalon, Bcw [m] | 3,691 | |
| oldalmagasság, D [m] | 2,28 | |
| minimális szabadoldal, f [m] | 1,23 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 4,334 | |
| üres hajó vízkiszorítása, delta0 [t] | 13 | |
| maximális vízkiszorítás, deltamax [t] | 15,92 | |
| maximális hajótest merülés, Th [m] | 0,876 | |
| maximális merülés, T [m] | 1,1 | |
| beépített motorteljesítmény, N [kW] | 2×316 | |
| utazósebesség, v [km/h] | 45 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 11 | |
| maximális terhelés [kg] | 1200 | |
| hajózási körzet szerinti CE besorolás | B | |
| főmotorok típusa | 2 db VOLVO PENTA TAM74C | |
| főmotorok jellege | dízel | |
| főmotorok üzemi teljesítménye [LE] | 2×430 |
Végzett hajómérnöki feladatok:
- vonalrajz
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
- dinamikai döntéspróba jegyzőkönyv
- dinamikai döntéspróba kiértékelés
- siklási stabilitásszámítás
Alkalmazott előírások/regiszteri számítások:
- Belvízi hajók műszaki felügyeleti előírásai (BHMFE)
- High Speed Craft Code 2000 (Útmutató a nagysebességű hajók 2000. évi előírásaihoz)
