Hajótervező mérnöki irodánk az APS-CO38 tőkesúlyos vitorlás kishajó döntéspróbáját végezte el, a kishajó geometriai jellemzőinek és szabadoldal magasságának meghatározása, valamint az EN ISO 12217-2 szerinti döntéspróba elvégzése, úszáshelyzet és stabilitás ellenőrzése céljából.

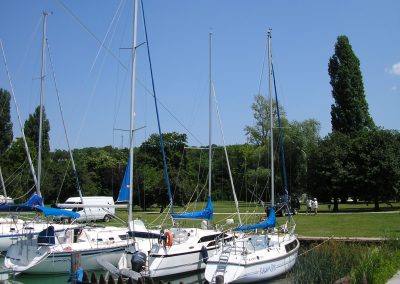

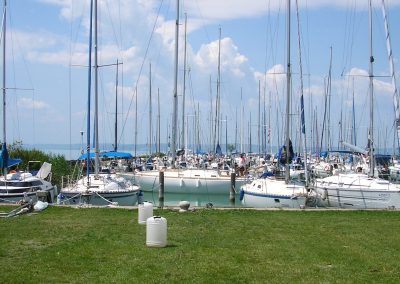

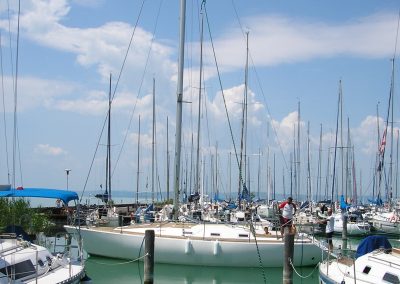

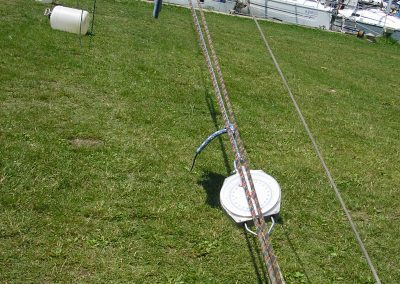

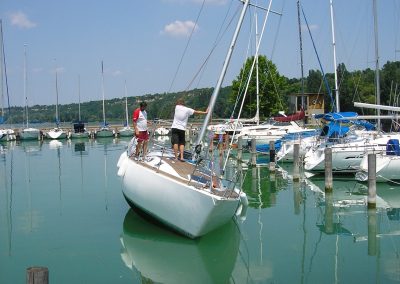

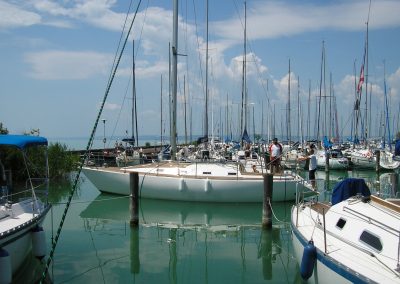

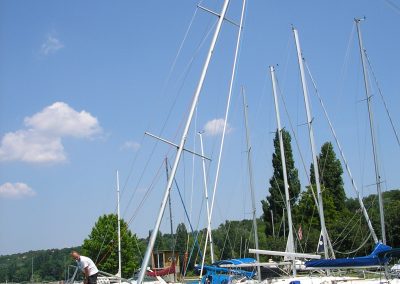

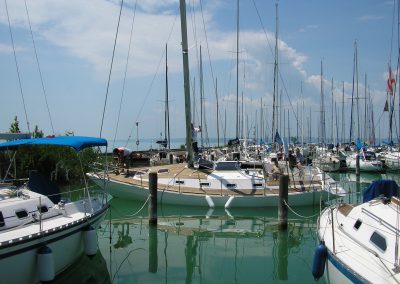

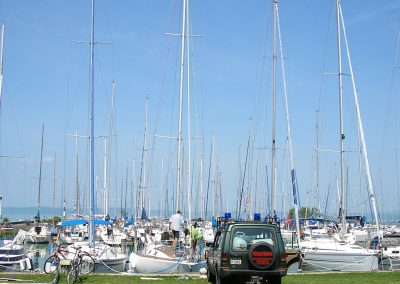

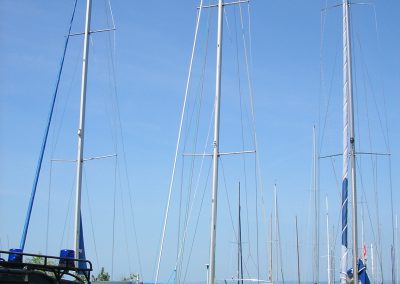

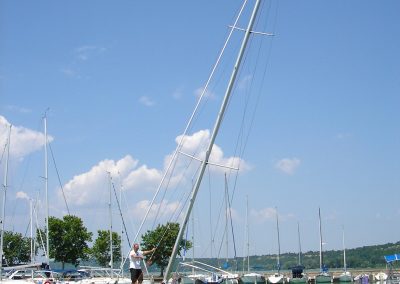

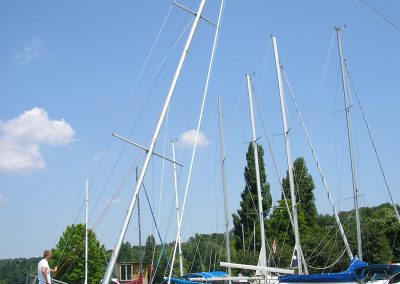

Képgaléria – APS-CO38 vitorláshajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító:
- projekt név: ISO 12217-2 szerinti vizsgálatok és döntéspróba
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 11,4 | |
| maximális hossz, Lmax1 [m] | 11,4 | |
| maximális hajótest hossz, Lmax2 [m] | 11 | |
| maximális szélesség dörzssínnel, Bmax [m] | 3,45 | |
| hajótestszélesség, b [m] | 3,54 | |
| oldalmagasság, D [m] | 2,1 | |
| minimális szabadoldal, f [m] | 1,06 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 17,5 | |
| üres hajó vízkiszorítása, delta0 [t] | 6,5 | |
| maximális vízkiszorítás, deltamax [t] | 8,1 | |
| maximális merülés hajtóművel, uszonnyal, tőkesúllyal Tk [m] | 1,9 | |
| beépített motorteljesítmény, N [kW] | 30,9 | |
| üzemanyag [kg] | 99 | |
| ívóvízkészlet [l] | 450 | |
| hajózási körzet szerinti CE besorolás | C | |
| vitorlázat típusa | Bermudan ketch | |
| főárboc, P [m] | 13,4 | |
| főárboc, l [m] | 14,6 | |
| főárboc, E [m] | 4,5 | |
| főárboc, J [m] | 4,207 | |
| főárboc, AM [m2] | 30,15 | |
| főárboc, AF [m2] | 30,71 | |
| tőkesúly mélyjárat [m] | 1,9 | |
| tőkesúly tömeg [t] | 2,7 | |
| főárboc AN [m2] | 60,86 |
Végzett hajómérnöki feladatok:
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
Alkalmazott előírások/regiszteri számítások:
- „A kedvtelési célú vizijárművek tervezéséről és megfelelőségének tanúsításáról” szóló 2/2000. (VII.26.) KÖVIM rendelet rendelet és módosításai.
