A 355 hp teljesítményű Chevrolet 5,7 literes 350-V8 főmotorral és ROTATOR hajtóművel felszerelt nyitott, légszekrényekkel ellátott AIRBOAT légcsavarhajtásos motorcsónak úszóképességének és stabilitásának ellenőrzése.

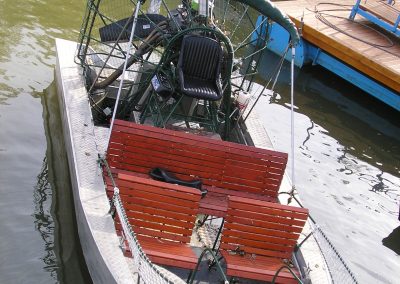

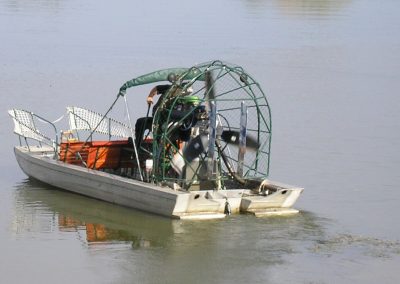

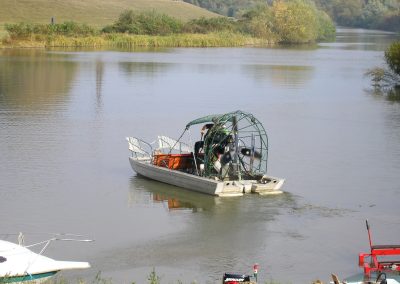

Képgaléria – AIRBOAT motoros kishajó
Kattintson a képekre a teljes méretben való megtekintéshez.
Képgaléria – Hajótestmodell
Kattintson a képekre a teljes méretben való megtekintéshez.
Projekt adatok:
- projekt azonosító: AIRB-6-001-00
- projekt név: Kedvtelési célú légcsavarhajtásos motorcsónak stabilitásának vizsgálata
Hajó főméretek:
| maximális befoglaló hossz, Lbef [m] | 6,05 | |
| maximális hossz, Lmax1 [m] | 6,05 | |
| maximális hajótest hossz, Lmax2 [m] | 6,05 | |
| vízvonalhossz, Lcw1 [m] | 5,39 | |
| maximális szélesség dörzssínnel, Bmax [m] | 2,5 | |
| hajótestszélesség, b [m] | 2,5 | |
| szélesség a vízvonalon, Bcw [m] | 2,356 | |
| oldalmagasság, D [m] | 0,6 | |
| minimális szabadoldal, f [m] | 0,25 | |
| fixpont magasság az alapvonaltól, Hfix [m] | 2,7 | |
| üres hajó vízkiszorítása, delta0 [t] | 1,39 | |
| maximális vízkiszorítás, deltamax [t] | 1,95 | |
| maximális merülés hajtóművel, uszonnyal, tőkesúllyal Tk [m] | 0,212 | |
| beépített motorteljesítmény, N [kW] | 1×260 | |
| beépített motorteljesítmény, N [hp] | 355 | |
| utazósebesség, v [km/h] | 40 | |
| személyzet, n1 [fő] | 1 | |
| maximális utasbefogadóképesség, n2 [fő] | 5 | |
| maximális terhelés [kg] | 450 | |
| hajózási körzet szerinti CE besorolás | D |
Végzett hajómérnöki feladatok:
- vonalrajz
- hidrosztatikai jellemzők számítása
- döntéspróba jegyzőkönyv
- döntéspróba kiértékelés
- súly- és stabilitás számítás
- úszóképesség- és stabilitásellenőrzés határesetre
Alkalmazott előírások/regiszteri számítások:
- GL szerinti regiszteri számítások
- „Belvízi kishajókra és csónakokra vonatkozó irányelvek” Közlekedési Felügyelet Hajózási Felügyelet, 1988. évi kiadásai és módosításai
- „A kedvtelési célú vizijárművek tervezéséről és megfelelőségének tanúsításáról” szóló 2/2000. (VII.26.) KÖVIM rendelet rendelet és módosításai.
