A Duna menti rakodókikötő tervezése során kiemelt figyelmet fordítottunk a biztonságra, a hatékony rakodásra és a környezeti fenntarthatóságra. Az acélszerkezetek stabilitási számításait nagy precizitással végeztük.

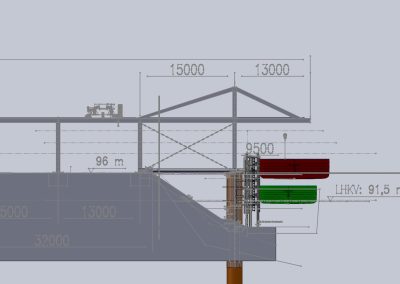

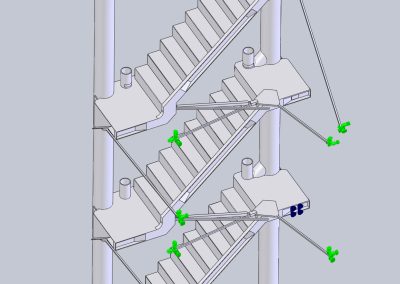

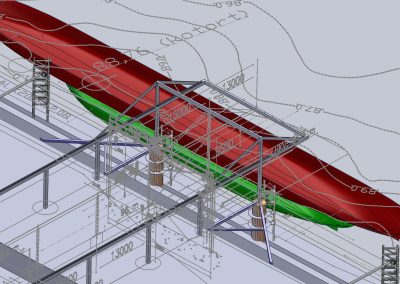

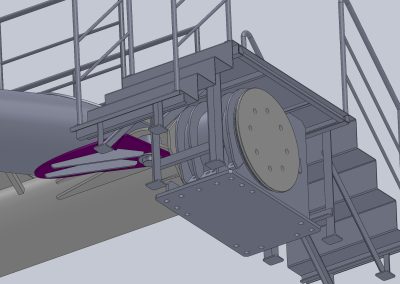

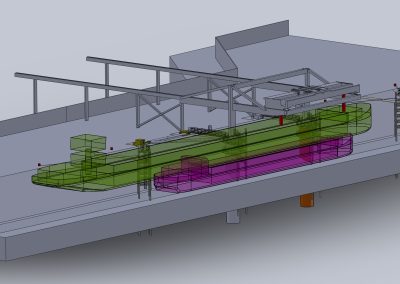

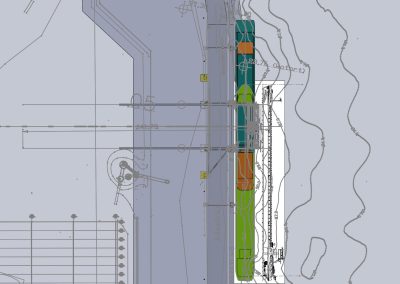

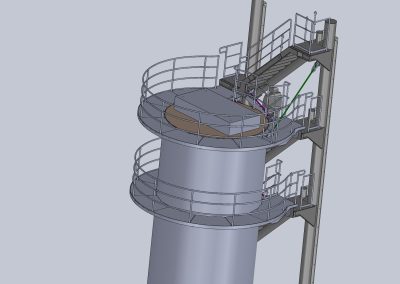

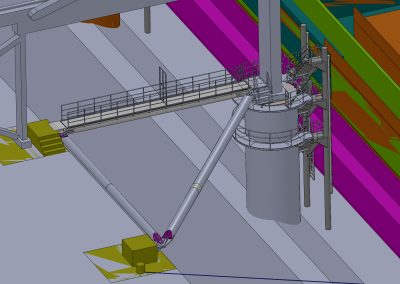

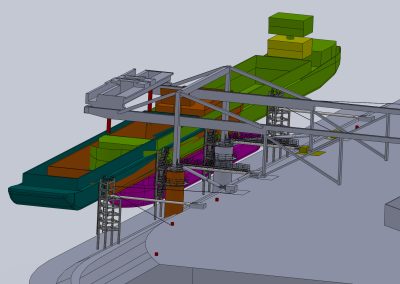

Képgaléria a projektről
Kattintson a képekre a teljes méretben való megtekintéshez.

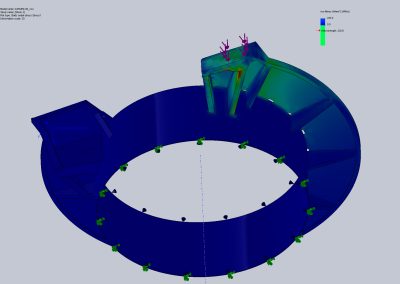

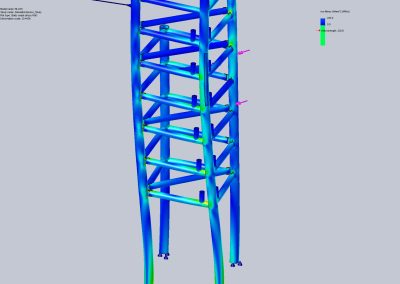

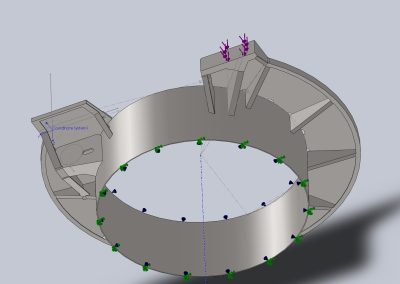

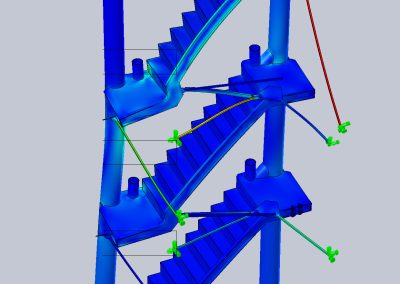

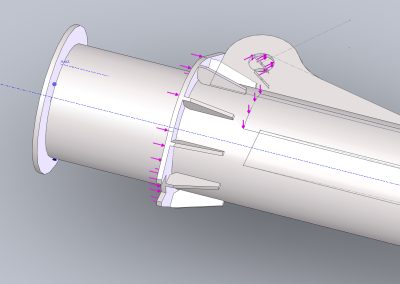

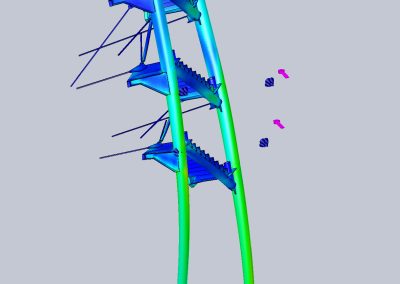

Szilárdsági számítások képgaléria
Kattintson a képekre a teljes méretben való megtekintéshez.
Úszómű neve: Nyíltvízi Rakodó, Adony
Úszómű kategória: Árurakodó kikötő
Projekt adatok:
- projekt azonosító: AD-000-000
- projekt név: Kikötő pilonok és tartozékai acélszerkezetének szilárdsági számítása és gyártási tervdokumentációja
Kikötő fő méretek:
| maximális befoglaló hossz, Lbef [m] | 94 | |
| a pontontest/hajótest szélessége, B [m] | 5,45 | |
| a kikötő befogadóképessége, hajók darabszáma, n [db] | 1 | |
| a hajók jellemző főméretei, L [m] | 110 | |
| a hajók jellemző főméretei, B [m] | 11 | |
| a hajók jellemző főméretei, Tmax [m] | 2,5 | |
| max, megengedett vízkiszorítás, delta [t/egység] | 3200 | |
| járóhíd adatai, hasznos szélesség [m] | 0,9 | |
| járóhíd adatai, a híd fesztávja [m] | 12 | |
| járóhíd adatai, mértékadó terhelés [kN/m2] | 5 | |
| minimális üzemi vízállás LÜVmin [mBf] | 91,66 | |
| maximális üzemi vízállás LÜVmax [mBf] | 97,04 | |
| maximális vészüzemi vízállás MÁSZ [mBf] | 99,83 |
Végzett hajómérnöki feladatok:
- műszaki leírás
- általános elrendezés, általános szerkezet
- műszaki rajzok
- kikötési diszpozíció
- általános szerkezet
- szilárdsági számítás
- üzemeltetési útmutató
- gyártási dokumentáció, utasítás
Alkalmazott előírások/regiszteri számítások:
- 510/2017.(XII.29.) Kormány rendelet (kikötőrendelet)
